Hoe elektriciteit wordt overgebracht van elektriciteitscentrales naar consumenten



Generatorsets zetten de energie van rivieren, wind, brandstofverbranding en zelfs atoombindingen om in elektriciteit. Ze worden verspreid over het hele land, gecombineerd in een enkel systeem door transformatorstations. Elektriciteit wordt overgebracht op de afstand tussen hen door hoogspanningsleidingen. Hun lengte kan variëren van twee tot drie tot honderden kilometers.


Elektriciteitstransportlijnen

Krachtige elektriciteit kan worden overgedragen via stroomkabels die in de grond zijn begraven of in waterlichamen zijn begraven. Maar de meest gebruikelijke transportmethode is via bovenleidingen die zijn bevestigd aan speciale technische constructies - ondersteuningen.

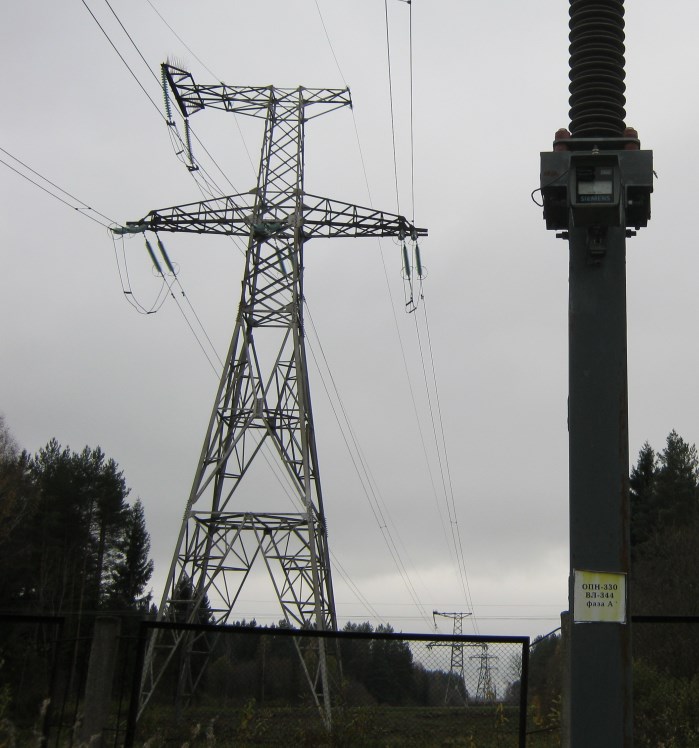

Dus ze zoeken naar een VL-330 kV (klik op de foto om te vergroten):

OHL-330 kV

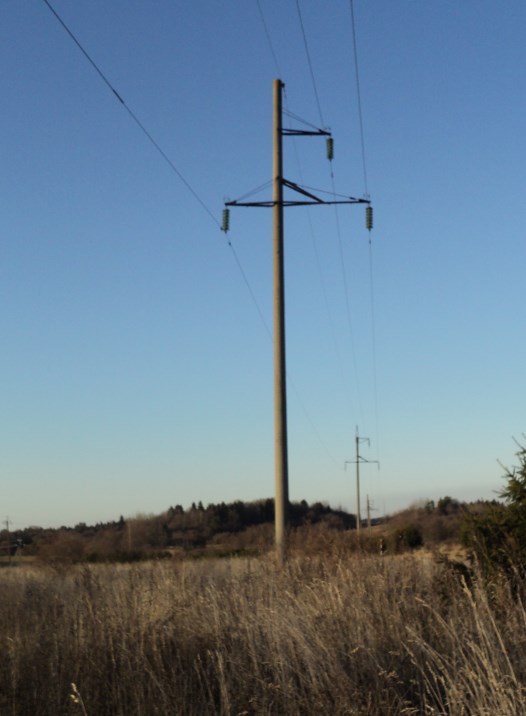

En hier is een foto van een afzonderlijke 110 kV-lijn.

HVL 110 kV

Elektrische onderstations

Lucht- en kabelstroomleidingen verbinden transformatorstations met dezelfde spanningsdistributieapparaten om energie van de ene transformator naar de andere over te dragen.


Een autotransformator 330/110/10 kV ontvangt bijvoorbeeld aan de hoge zijde 330 stroom van verschillende lijnen. Elektriciteitstransmissie naar verbruikers vindt plaats op gemiddeld 110 en een laag deel van 10 kV.

De autotransformator kan echter worden gevoed door middelhoge of lage spanning. Het hangt af van de toestand van het circuit en de dynamiek van de processen die zich daarin voordoen.

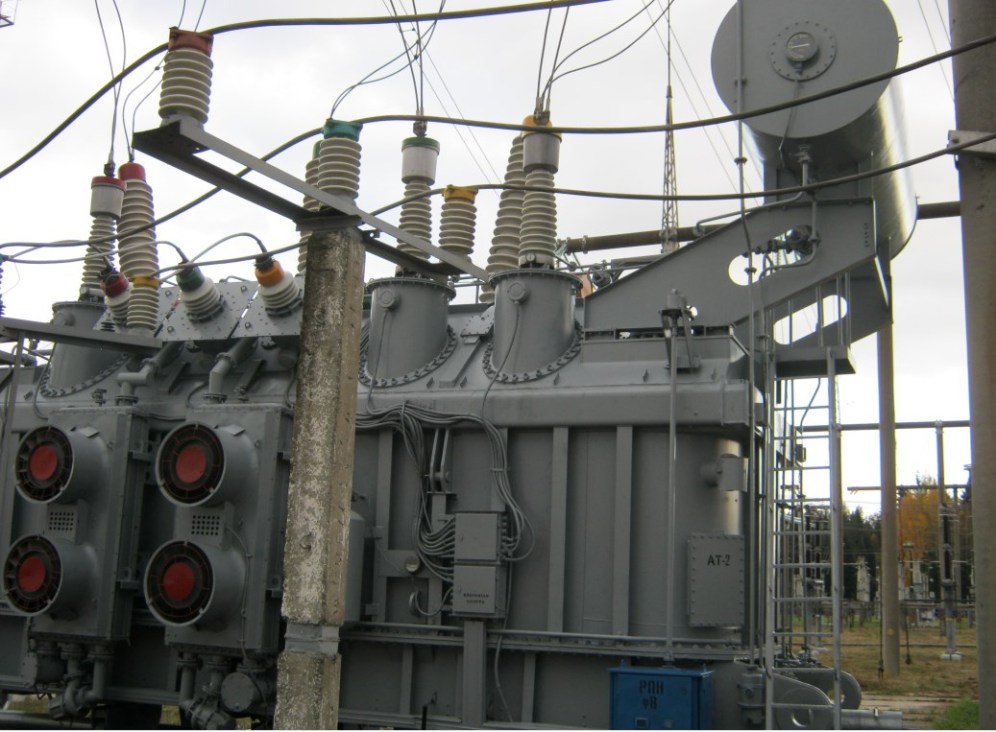

Fragment Autotransformer-330kV.

BIJ 330

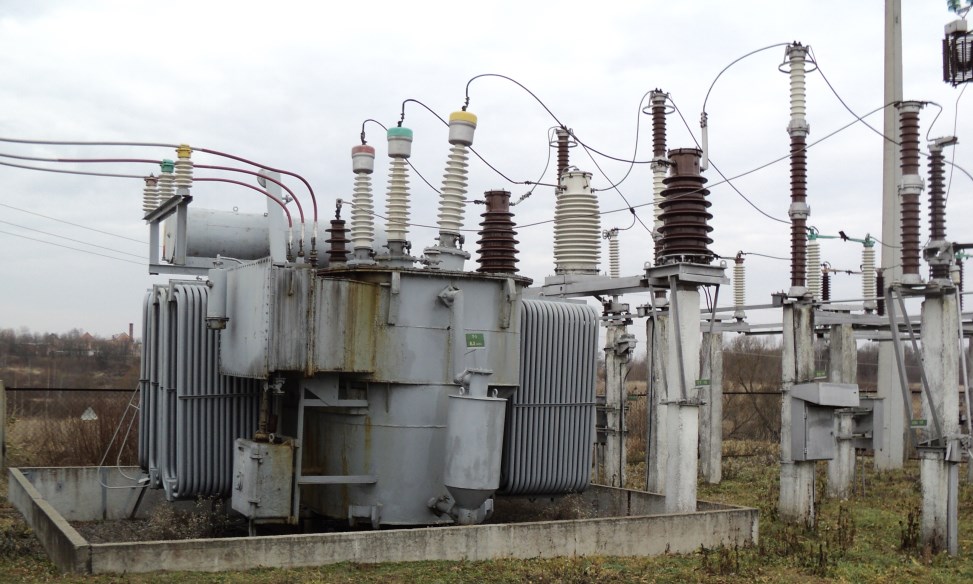

Weergave van een transformator 110/10 van een extern substation dat elektriciteit ontvangt aan zijde 110, die het verdeelt over 10 kV-lijnen.

Type transformator 110/10 extern onderstation

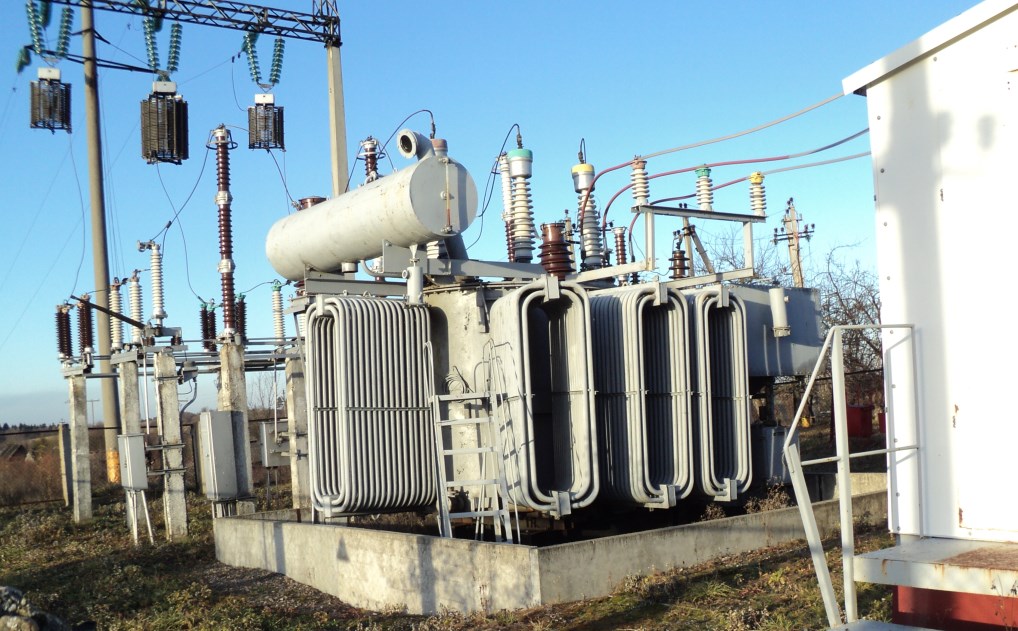

Hij is, maar van de andere kant.

Type transformator 110/10 extern onderstation

Om de lijnen met de transformatoren te verbinden, worden omheinde gebieden gebruikt, waarop de voedingselementen van het circuit zijn gemonteerd.

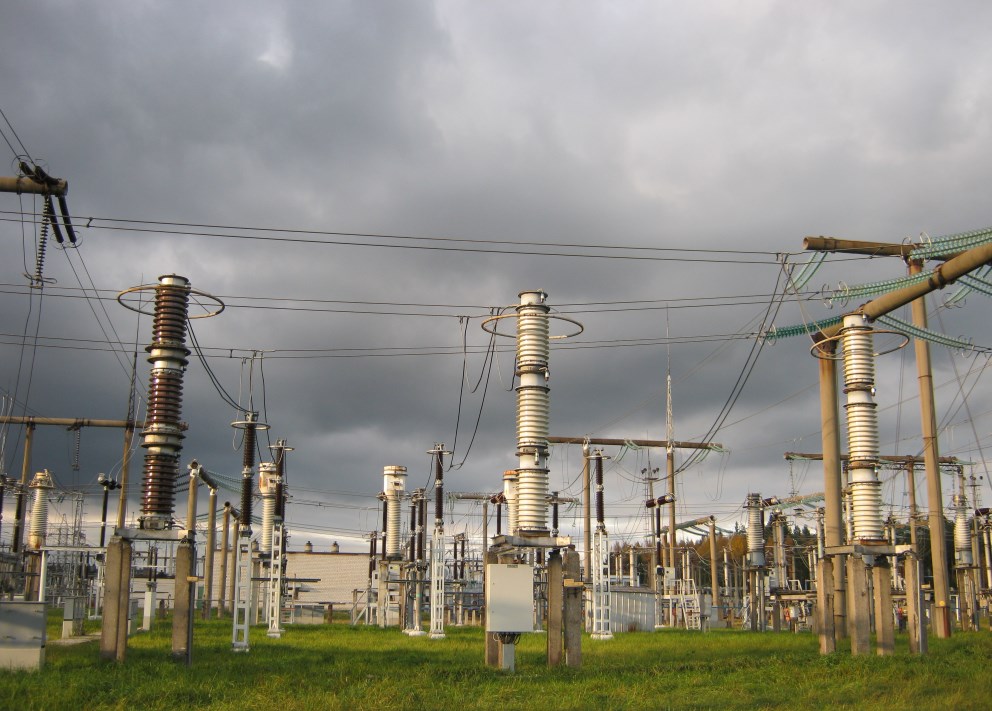

Zicht op een klein fragment van een open schakelstation 330 kV.

Zicht op een klein fragment van een open schakelstation 330 kV

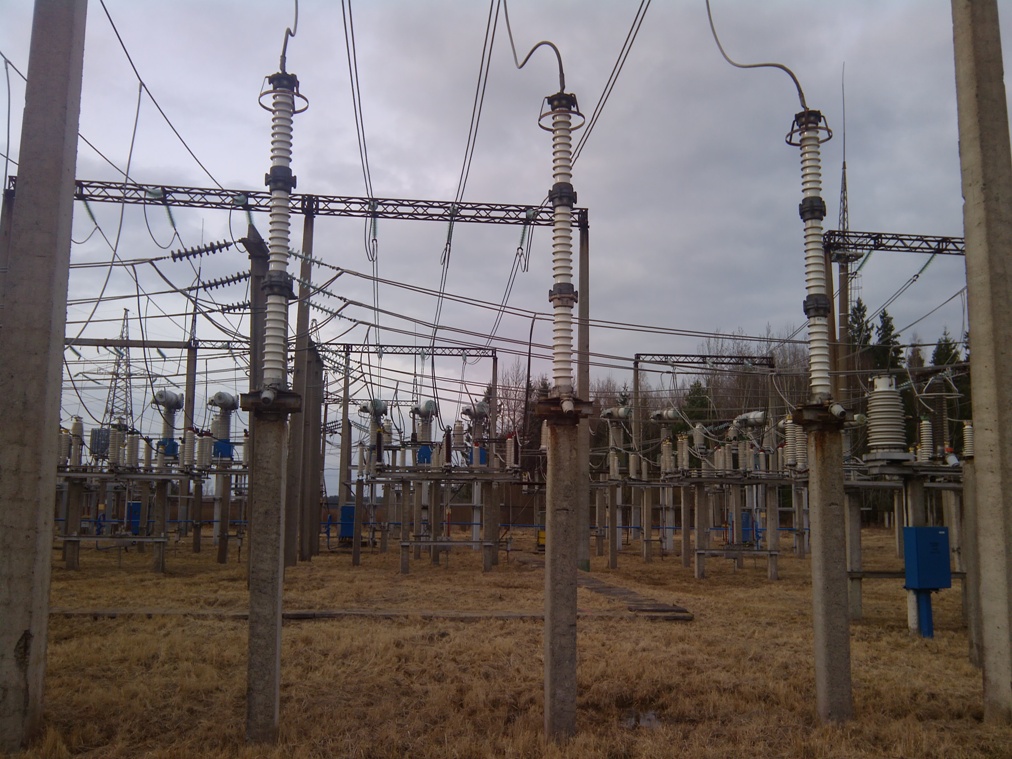

Een deel van het grondgebied van buiten schakelapparatuur-110kV.

Een deel van het grondgebied van buiten schakelapparatuur-110kV

Variant van elektrische energieoverdracht van ingang 110 АТ-330 naar transformator 110/10 kV

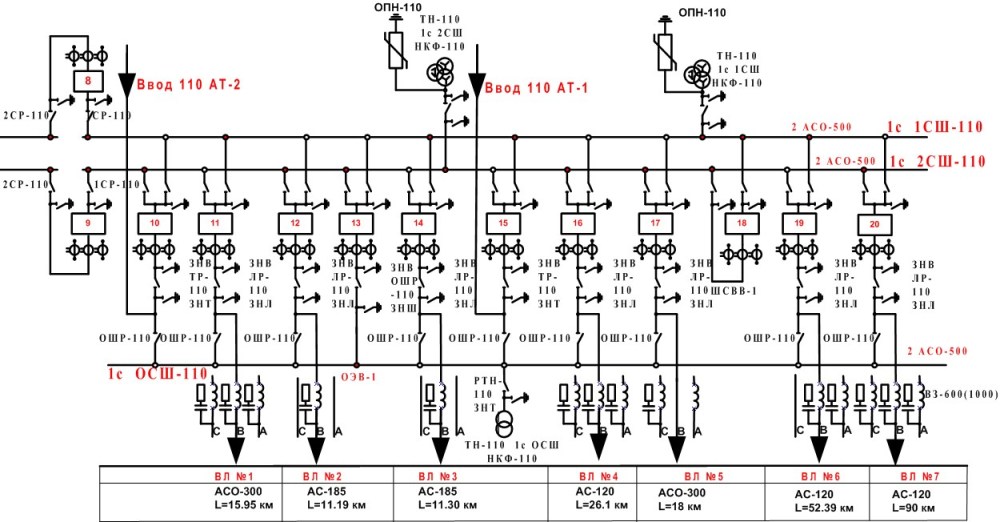

Een voorbeeld van een fragment van een primaire stroomkring (één sectie) van de stroomverdeling in een open ruimte voor 7 bovengrondse hoogspanningsleidingen (klik op de afbeelding voor een vergroting):

Variant van elektrische energieoverdracht van ingang 110 АТ-330 naar transformator 110/10 kV

Hier is het mogelijk om vermogen over te dragen van de ingangen van 110 AT nr. 1 of AT nr. 2. In het circuit was elke AT-ingang verbonden met zijn bussysteem met schakelaars nr. 10 en nr. 15, waarbij de banden in secties werden verdeeld via schakelaars nr. 8 en nr. 9 bij gebruik van een bypass-bussysteem geschakeld door schakelaar nr. 13. Banden 1SSh en 2Sh kunnen worden gecombineerd met schakelaar nr. 18.

Bovengrondse stroomleidingen worden gevoed door schakelaars nr. 11, 12, 14, 16, 17, 19, 20. Het circuit voorziet in de buitenbedrijfstelling van elk van hen om de bovenleiding door het bypass-bussysteem te voeden.

De 110 kV SF6-stroomonderbreker in dit circuit wordt op de foto getoond.

SF6 stroomonderbreker 110 kV

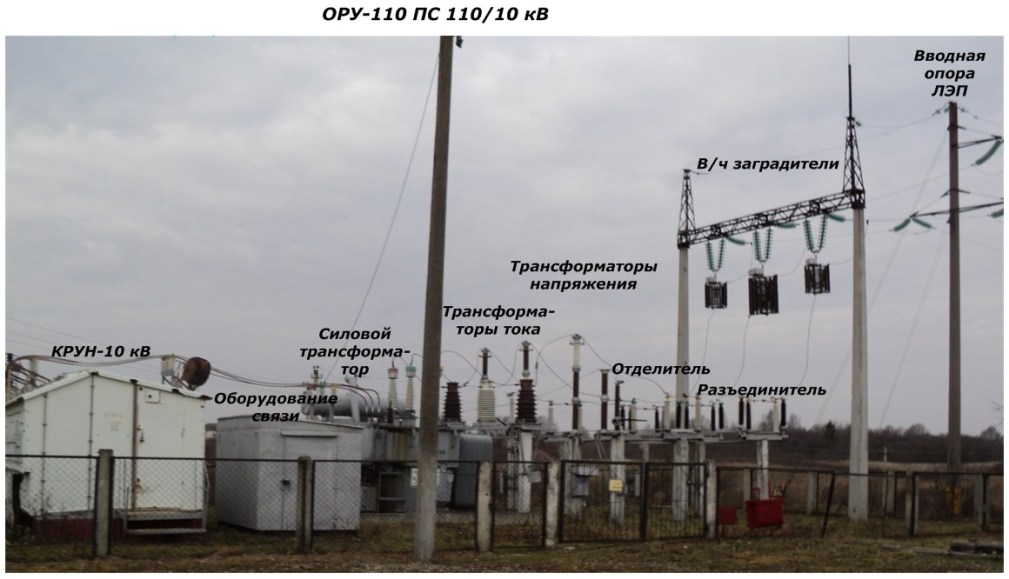

Van daaruit wordt de stroom overgebracht naar een bovengrondse stroomlijn naar een op afstand gelegen onderstation 110/10. De onderstaande foto toont de belangrijkste voedingselementen beginnend bij de laatste ingangsondersteuning van de krachtoverbrengingslijn (klik op de afbeelding om te vergroten):

ORU 110 PS 110-10

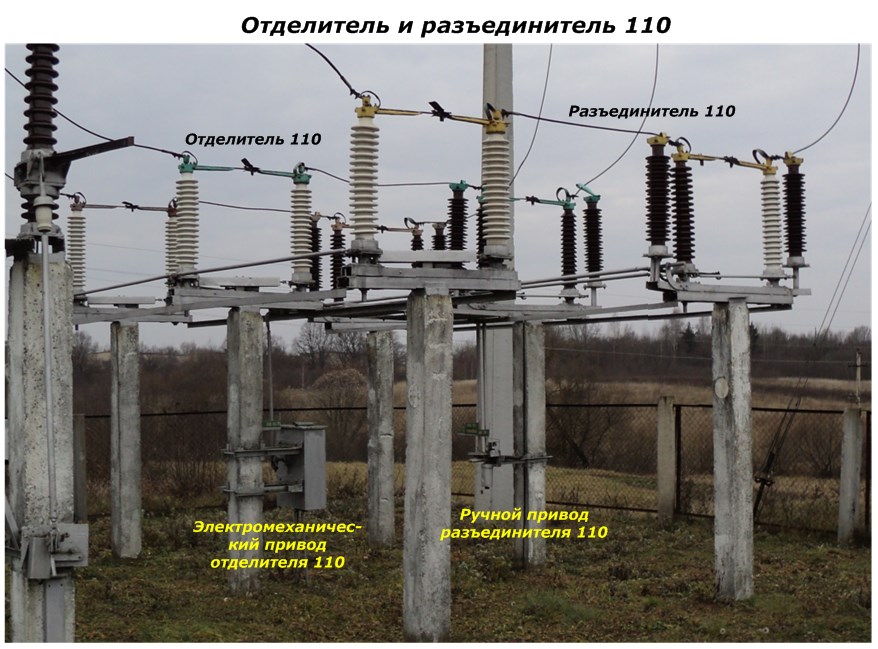

Elektriciteit wordt geleverd aan de transformator via een scheidingsschakelaar, een scheider, meetstroom en spanningstransformatoren.

Elk van hen voert bepaalde taken uit:

  • Meting van stroomtransformatoren en stroomtransformatoren evalueren de stroom- en spanningsvectoren in de fasen van het primaire circuit met bepaalde metrologische fouten, dragen deze over aan de secundaire beveiligings-, automatiserings- en meetapparatuur voor latere verwerking;

  • De scheidingsschakelaar wordt gebruikt om het stroomcircuit handmatig te openen / in te schakelen wanneer de stroomdraden van het circuit niet worden belast;

  • De scheider koppelt de transformator van het onderstation automatisch los van de lijn naar een dode tijd, die wordt gecreëerd tijdens noodsituaties in de transformator.

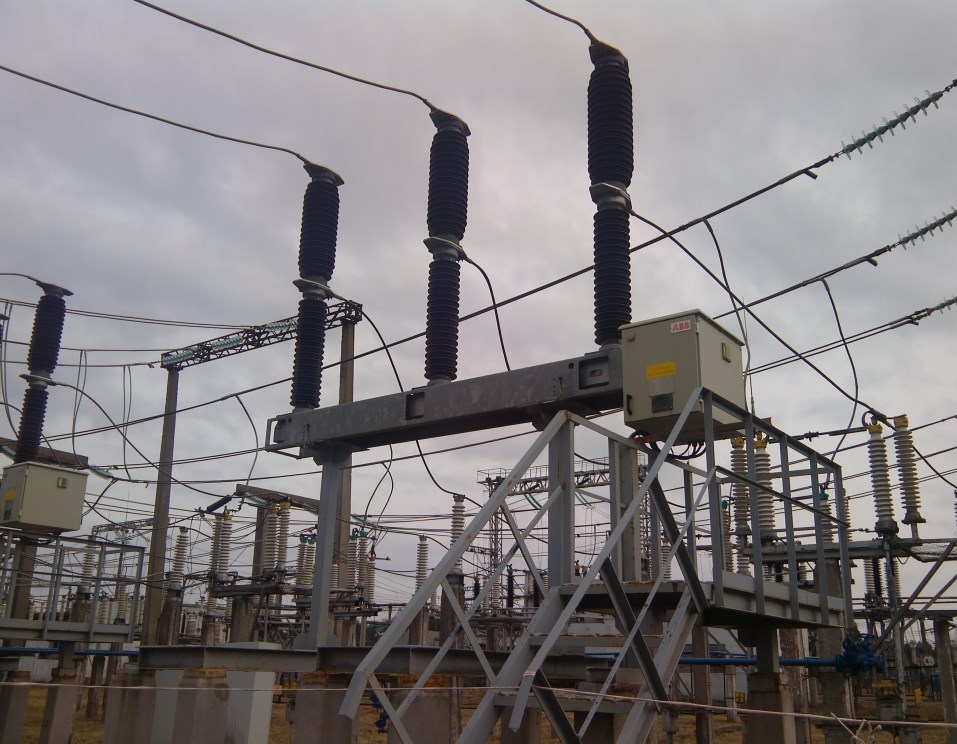

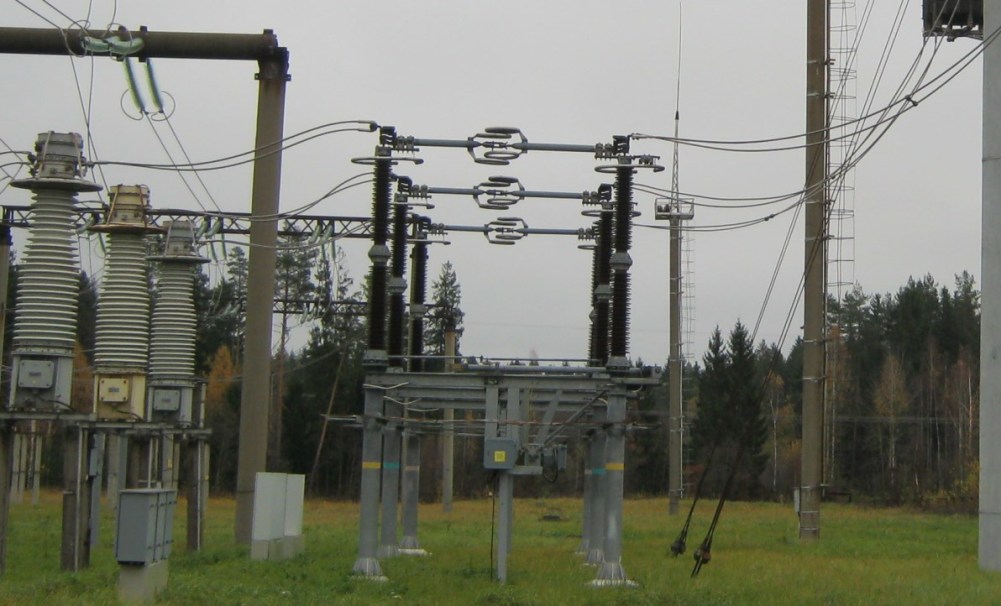

Om het beeld van het uitgezonden vermogen en de complexiteit van de structuren te vergelijken, kijkt u naar het type scheidingsschakelaar op de 330 kV buitenschakelkast.Het wordt aangedreven door krachtige driefasige elektromotoren, bestuurd door automatisering met alarmcircuits.

type scheidingsschakelaar op schakelinstallatie-330 kV

In een 380/220 volt-netwerk is zo'n apparaat een gewone schakelaar. Maar terug naar het 110/10 kV-onderstationschema.

Let op! Er is geen hoogspanningsschakelaar om ongelukken te voorkomen.

Dit betekent echter niet dat kwesties van veilig gebruik zijn verwaarloosd. Ingewikkelde elektromagnetische transformaties vinden constant plaats in de transformator met de afgifte van thermische energie en de overdracht van grote elektrische capaciteiten. Dit alles wordt geregeld door het meten van beschermingslichamen.

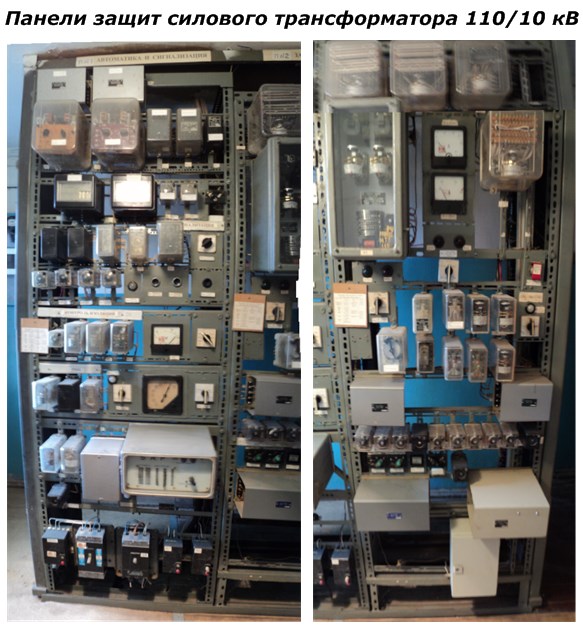

Ze bevinden zich op afzonderlijke panelen.

Power Transformer Protection Panels

In kritieke situaties wordt aan alle kanten elektriciteit uit de apparatuur verwijderd: 110 en 10 kV. De voedingsspanning wordt in dit circuit uitgeschakeld door een gasgeïsoleerde schakelaar op het onderstation 330/110 kV.

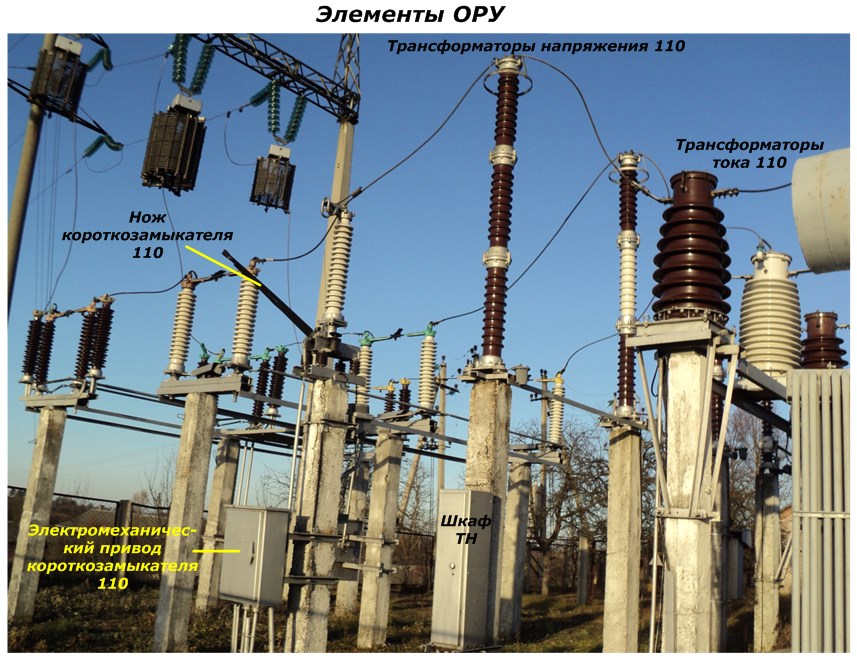

Om het te laten werken, gebruikt u de kortsluiting (klik op de foto om te vergroten):

Elementen van openluchtschakelapparatuur

Dit is een speciaal apparaat dat dient als uitvoerend element voor de bescherming van een transformator. Het heeft een beweegbaar geaard mes met een elektromechanische aandrijving.

In een kritieke bedrijfsmodus geven de beveiligingen die de status van de processen in de transformator bewaken een krachtige impuls aan de elektromagneet van de kortsluitspoel. Van daaruit is er een actie op de grendel van de veeraandrijving, die wordt geactiveerd en een kortsluitmes oplegt op hoogspanningsbanden (het principe van de muizenval).

Er treedt een aardfout op in het circuit. De stroom ervan wordt gevoeld door de bescherming van de SF6-stroomonderbreker op het externe onderstation. Hun automatisering opent de stroomonderbreker voor een bepaald tijdsinterval van enkele seconden.

Gedurende deze tijd wordt op alle onderstations die op deze stroomlijn zijn aangesloten, een dode tijdpauze gecreëerd. Tijdens de beveiliging geeft de automatisering van de transformator in kwestie een opdracht aan de separatoraandrijving, die zijn messen automatisch verspreidt, waardoor het voedingscircuit naar de transformator wordt verbroken, wat uiteindelijk "het onderstation dempt".

Al deze bewerkingen duren ongeveer 4 seconden. Na het verlopen wordt de automatisering van de externe schakelaar ingeschakeld met de spanning op de lijn. Maar het zal de beschadigde vermogenstransformator niet bereiken vanwege de opening gecreëerd door de separator. En alle andere consumenten zullen elektriciteit blijven ontvangen.

Omgekeerd schakelen met een kortsluiting en een separator wordt handmatig uitgevoerd door het operationele personeel na analyse van de werking van de automatisering volgens de resultaten van de acties van de alarmcircuits.

Op deze manier neemt de betrouwbaarheid van de apparatuur toe, worden verliezen tijdens de transmissie van elektriciteit in elektrische netwerken verminderd.


10 kV circuit

Van de vermogenstransformator wordt de geconverteerde energie van 10 kV geleverd aan de ingang van de KRUN - complete buitenapparatuur en wordt verdeeld via een bussysteem en stroomonderbrekers met beveiligingen en automatisering langs de lucht- of kabellijnen.

De 10 kV bovengrondse hoogspanningsleidingen vanuit KRUN zijn zichtbaar op de foto.

Luchtstroom transmissielijnen-10 kV vertrekkend van KRUN

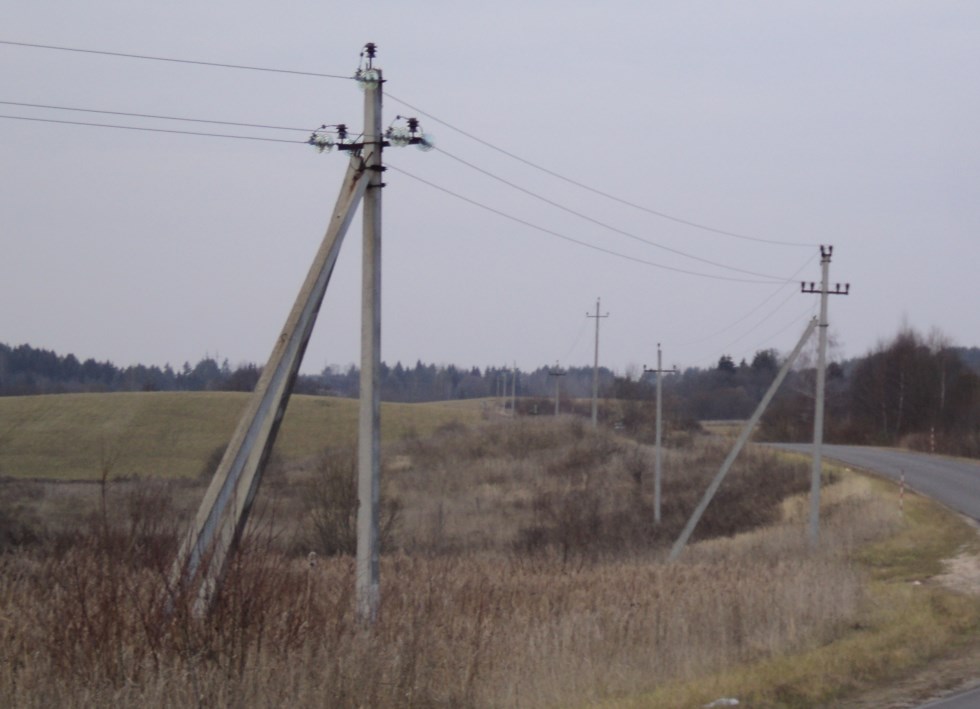

Een bovengrondse hoogspanningslijn van 10 kV in het gebied langs de snelweg.

10 kV bovenleidingen

Substations van 10 / 0.4 kV zijn verbonden met dergelijke lijnen.

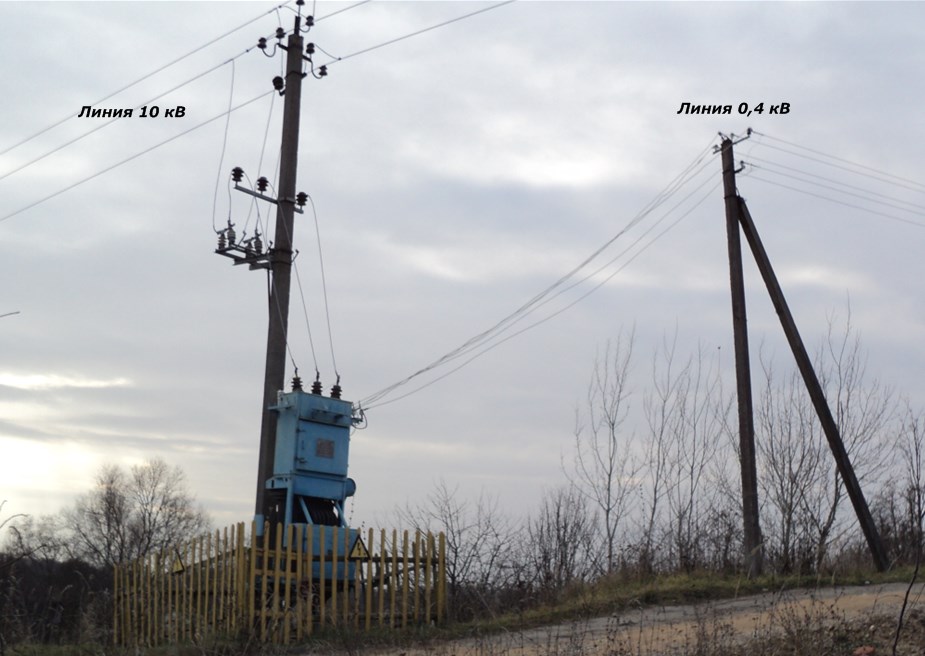

Transformator 10 / 0.4 kV

Het ontwerp en de afmetingen van vermogenstransformatoren die elektriciteit omzetten met een spanning van 10 kV naar 380 volt, zijn afhankelijk van de taken die ze uitvoeren en de uitgezonden capaciteiten. Hun externe afmetingen kunnen met verschillende foto's worden geschat.

Transformator 10 / 0.4 kV

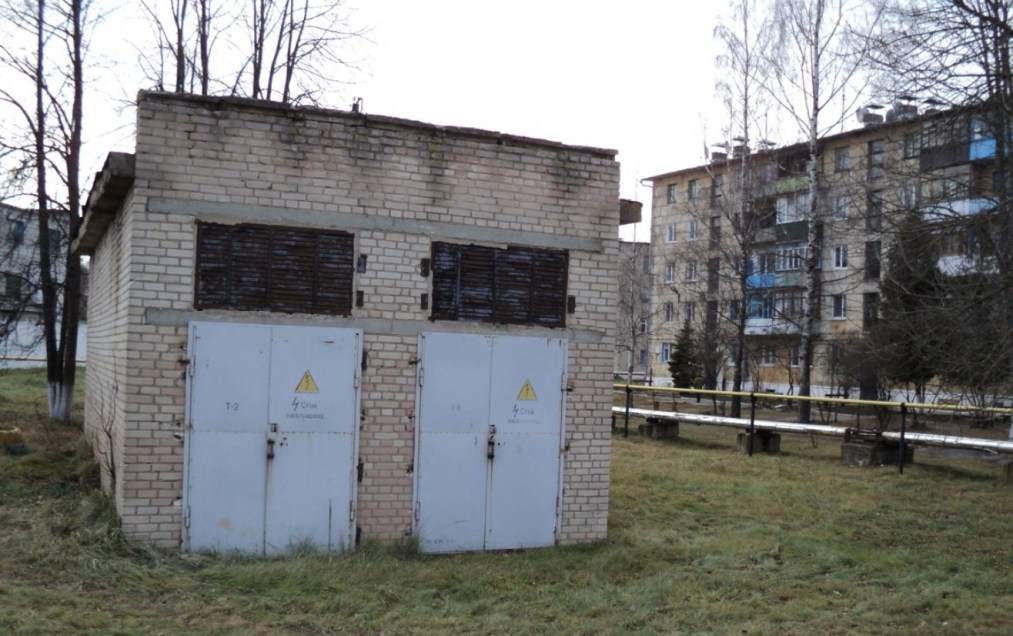

Bouw in een apart gesloten gebouw voor gebouwen met meerdere verdiepingen in het dorp.

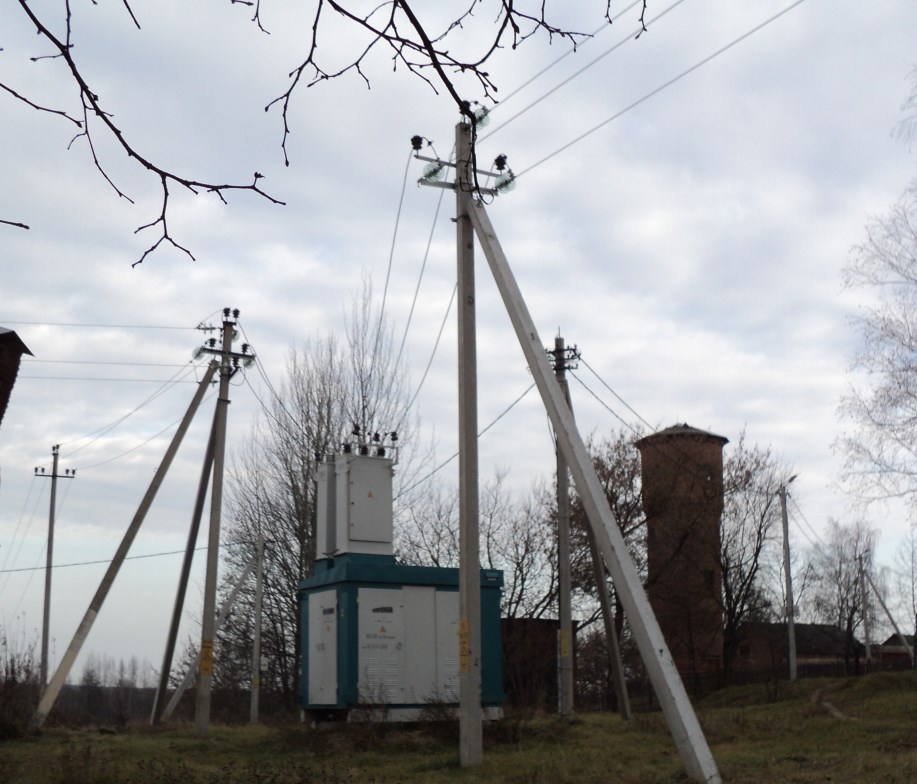

Metalen ingesloten kasten 10 / 0.4 kV op het platteland.

Metalen behuizingen 10 / 0.4 kV

Transformator 10 / 0.4 kV in een garagecoöperatie (klik op de foto voor een vergroting):

Transformator 10 / 0.4 kV in een garagecoöperatie

Hoe dergelijke transformatoren werken, energie wordt overgedragen aan consumenten, verliezen optreden tijdens de transmissie van elektriciteit in elektrische netwerken en compensatie wordt uitgevoerd, zal in het volgende artikel worden beschreven.

Vervolg van het artikel:Hoe elektriciteit wordt overgedragen aan consumenten via een 0,4 kV-netwerk
