Hoe een spanningsregelaar aan te sluiten op bedrading thuis



De elektriciteit die naar onze appartementen komt, wordt strikt gereguleerd door de wetgeving van nationale normen. In overeenstemming met de vereisten van de Internationale Elektrotechnische Commissie voor netwerk 220, is de afwijking van de voedingsspanning toegestaan ​​binnen ± 10% van de nominale waarde of van 242 tot 198 volt.

Zelfs een dergelijke spreiding van meetwaarden heeft niet altijd een gunstige invloed op de werking van gevoelige huishoudelijke elektronische apparaten en gewone, eenvoudige gloeilampen die bij verlichting worden gebruikt. Elektriciteitsdistributiebedrijven gebruiken transformatorstations met hoogspanningsleidingen die elektriciteit leveren aan elk huis en appartement.

Distributie van spanning door consumenten in een elektrisch netwerk van 220 volt

Wanneer de lijnen worden geladen, ontstaat vaak een situatie waarin de maximale spanning al op de transformator is ingesteld en alleen de onderste limiet de laatste consument bereikt. Als de belasting in elke faciliteit nog meer toeneemt, is het aan het einde van de lijn niet langer mogelijk om de wettelijke vereisten te handhaven - het vermogen van het transformatorstation is uitgeput. Het 380 volt-netwerk werkt volgens dezelfde principes.

Het gegeven geval verklaart de bedrijfsmodus van elektrische installaties onder normale omstandigheden. De elektriciteitsvoorziening van woongebouwen, vooral in koude winters en op het platteland, kan zelfs aanzienlijk worden verminderd.

Het is mogelijk om de huidige situatie met de kwaliteit van elektriciteit voor elke eigenaar van een huis of appartement te corrigeren met behulp van apparaten die de belangrijkste elektrische parameters van het netwerk stabiliseren, die veel te koop zijn.


Hoe de spanningsregelaar werkt

Het principe van zijn werking is gebaseerd op de transformatie van inkomende elektrische energie naar de optimale waarde van de uitgangsspanning, die huishoudelijke apparaten van stroom zal voorzien.

Spanningsregelaarmodi

Tijdens de transformatie kan de stabilisator in een van de volgende modi werken:

1. verlagen van de amplitude;

2. eenvoudige overdracht;

3. verhoog de spanning.

In het tweede geval converteert de transformator eenvoudig de ene harmonische naar de andere zonder zijn amplitude te veranderen. Dit verbruikt energie, die nutteloos wordt besteed aan verwarmingsapparatuur.

Daartoe voorzien fabrikanten bepaalde modellen van een bypass-functie door een schakelaar op de instrumentbehuizing te plaatsen waarmee de machinist het volledige vermogensdeel van de apparatuur buiten werking kan stellen. De omgekeerde actie schakelt het apparaat in.


Ontwerpkenmerken

Technische kenmerken van verschillende spanningsstabilisatoren kunnen onderling aanzienlijk verschillen in:

  • kracht doorgegeven via hen;

  • minimum- en maximumwaarde van invoerwaarden;

  • een aantal extra functies.

Dit maakt een gedifferentieerde benadering van de keuze van een model geschikt voor de specifieke omstandigheden van een bepaalde consument mogelijk.


Soorten spanningsstabilisatoren

Door het werkingsprincipe produceren fabrikanten van apparatuur modellen die de transformatie van elektriciteit combineren met servo, relaisbesturing en het gebruik van halfgeleidertechnologieën. U kunt lezen over hun apparaat en functies, aanbevelingen voor selectie hier.


Terminal uitgang

Afhankelijk van hun doel en apparaat, kunnen stabilisatoren verschillende manieren hebben om stroomcircuits en belastingen aan te sluiten. De afbeelding toont twee veel voorkomende varianten van klemmenblokken voor eenfase-modellen.

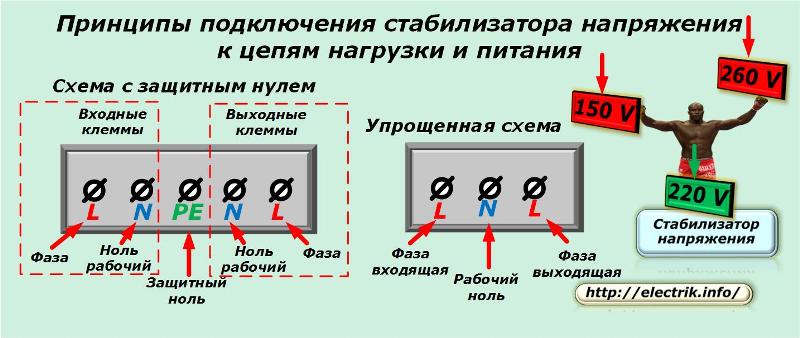

Principes van het aansluiten van een spanningsregelaar op belasting- en stroomcircuits

In een circuit met een beschermende nul is de PE-geleider verbonden met de middelste klem. Werknullen zijn geschikt voor aangrenzende klemmen en fasedraden worden op extreme posities geschakeld.Om de ingangscircuits aan te sluiten, wordt de linkerhelft gebruikt en worden de uitgangscircuits aan de rechterkant gemonteerd.

Deze opstelling lijkt op het algoritme van ons schrijven en lezen: van links naar rechts, dus het is gemakkelijk te onthouden.

Voor circuits zonder een beschermende nul, is de klemmenstrook vereenvoudigd: daarop is meestal de werkende nul geïntegreerd in de behuizing en blijven er nog maar drie contacten over om de circuits te verbinden:

  • supply chain fasen;

  • totale werkende nul;

  • uit de stabilisatiefase komen.

Op de eenvoudigste en meest energiezuinige modellen kunnen de ingangscircuits worden aangesloten met een snoer met een stekker en voor het aansluiten van consumenten worden stopcontacten rechtstreeks op het apparaat gebruikt.

De vermelde wetten zijn echter geen bindende regels en op elk apparaat kunnen enkele specifieke functies worden toegepast, die de fabrikant in de technische documentatie vaststelt.

Let vooral op bij het aansluiten van draden bij het werken met driefasige spanningsstabilisatoren.



Stoel selectie

Het uitgangsvermogen van de stabilisator bepaalt de grootte. Kleine mobiele apparaten kunnen op een tafel in de buurt van werkende elektronische apparatuur worden geplaatst. Andere, grotere structuren vereisen stationaire installatie op de muur, in een nis of op de vloer.

Een werkende transformator warmt op. Er moet warmte uit worden verwijderd. Daarom is het noodzakelijk om de spanningsstabilisator zo te plaatsen dat alle ventilatieopeningen vrij zijn om een ​​maximale luchtuitwisseling in de behuizing te garanderen om warmte te verwijderen.

Vochtige lucht, stof, nabijheid van brandbare, ontvlambare vloeistoffen, verhoogde temperatuur hebben een negatieve invloed op de prestaties van alle elektrische apparaten. Met de invloed van deze schadelijke factoren moet rekening worden gehouden en moet de plaats van de stabilisator in een vochtige kelder, garage of onverwarmde zolder worden vermeden.

De keuze van de locatie wordt beïnvloed door de lengte van de kabellijnen voor voeding en belastingaansluiting. Optimaal kan de locatie van de stabilisator nabij het ingangsdistributiepaneel in het appartement of huis zijn.


Verbindingsschema's voor eenfase stabilisatoren

Een rationele benadering van de elektriciteitsvoorziening van het appartement stelt u in staat om uit alle elektriciteitsverbruikers een groep te selecteren die echt gestabiliseerde parameters nodig heeft. Het kan zijn:

  • TV;

  • kantoorapparatuur;

  • een koelkast;

  • communicatie apparaten.

Huishoudelijke apparaten, waarvan het hoofdelement het verwarmen van TEN's is, bijvoorbeeld een waterkoker of het stroomgedeelte van een elektrische boiler, kunnen niet op de stabilisator worden aangesloten. Ze zullen zonder werken, maar een beetje sneller of langzamer, wat niet bijzonder kritisch is.


Schema van het aansluiten van een consument op een spanningsregelaar

Bedradingsschema voor één consument

Binnen het dashboard, na de toonbank, wordt de beveiliging ingesteld in de vorm differentiële automaat (U kunt een aardlekschakelaar en een stroomonderbreker gebruiken).

Van hen worden de potentialen van fase en nul door een kabel naar de ingangsaansluitingen van de stabilisator geleid. De behuizing van het apparaat is verbonden met een afzonderlijke woonbus PE, die zich in het flatpaneel bevindt.

De fase en de operationele nul van de uitgangsaansluitingen van de stabilisator gaan naar de verbruiker en de beschermende nul wordt daaraan toegevoerd vanuit de PE-bus.

De afbeelding toont een manier om een ​​computer aan te sluiten zonder verbindingen in een stopcontact aan te geven.


Schema van het aansluiten van consumenten van het hele huis op een spanningsregelaar

Overweeg een vereenvoudigde versie wanneer beschermende aarde niet gebruikt, en om de stabilisator aan te sluiten gebruikt u één aansluiting van de werkende nul. Het aantal consumentengroepen wordt voorwaardelijk teruggebracht tot drie.

Schema voor het aansluiten van consumenten thuis op één spanningsregelaar

In dit geval wordt na de beveiligingen een werkende nulbus gemaakt in het schakelbord. Alle consumenten worden van stroom voorzien, inclusief een spanningsregelaar. De fasedraad van geschikt vermogen van de beveiliging is verbonden met de ingangsaansluiting van de stabilisator en de uitgaande kabel met de uitgang.Het tweede uiteinde ervan wordt in de afscherming gebracht voor parallelle aansluiting van de belastingen.

Alle in groepen verdeelde verbruikers zijn verbonden via stroomonderbrekers in het flatpaneel.

Als de stabilisator twee klemmen gebruikt om nul te werken, zal het circuit als volgt veranderen:

  • de werkende nulbus blijft verbonden met consumenten, maar de verbinding met beveiligingen wordt gedemonteerd;

  • de nuldraad van de bescherming van het appartementschild wordt naar de ingangsaansluiting van de werkende nul van de stabilisator gestuurd, zoals in het vorige diagram.


Verbindingsschema's voor driefasige consumenten

In de regel zijn 3-fase stabilisatoren blokgewijs met hun eigen aansluitblokken voor elk blok. Het schakelcircuit van hun stroom- en belastingscircuits kan op verschillende manieren worden uitgevoerd.


Consumenten aansluiten op een driefasige stabilisator

Schema voor het aansluiten van consumenten thuis op een driefasige spanningsregelaar

Hier worden al die principes gehandhaafd die in de bovenstaande schema's worden beschreven. Alleen eenfase thuisgebruikers moeten gelijkmatig worden verdeeld en in groepen worden aangesloten op verschillende spanningsstabilisatorblokken om een ​​symmetrische belasting te creëren.

Apparaten die worden gevoed door een driefasige spanning moeten worden beschermd tegen mogelijke ongelukken in het netwerk met hun stroomonderbrekers.

Dit verbindingsschema is meer geschikt voor gebouwen waarin krachtige driefasige elektromotoren werken. Maar in huishoudelijke omstandigheden is dit een vrij zeldzaam geval en een driefasige stabilisator is duur. Als het niet lukt, moeten alle consumenten zonder het net schakelen.

In het dagelijks leven kunt u een ander principe van spanningsstabilisatie toepassen voor het aansluiten van elektrische apparaten van een driefasig netwerk.


Schema's voor het verbinden van driefasige consumenten via eenfase stabilisatoren

Huishoudelijke apparaten verbruiken meestal aanzienlijk minder stroom dan hun industriële tegenhangers. Om de netwerkparameters te normaliseren, is het daarom toegestaan ​​om drie identieke spanningsregelaars van de overeenkomstige belasting voor een enkelfasig netwerk toe te passen.

Als ze de scheiding van de werkende nul gebruiken, is het schema nr. 1 hieronder geschikt voor hun verbinding.

Schema voor het aansluiten van driefasige consumenten thuis op eenfase spanningsstabilisatoren

Om de zichtbaarheid van de informatie te verbeteren, wordt de bus van de beschermende PE-geleider niet weergegeven en wordt de verbinding van de stabilisatoren daarop op een vereenvoudigde manier weergegeven.

De werkende nul na de beveiligingen die zich in het verdeelpaneel van het huis bevinden, wordt naar de ingangsklemmen van elke stabilisator gekweekt. De bus wordt gevormd door een parallelle verbinding vanaf de uitgangsklemmen van alle drie apparaten. Werknullen worden via kabelkernen van deze bus naar alle consumenten verzonden.

De ingangsfase-aansluiting van elke stabilisator is verbonden met de overeenkomstige aansluiting van de beveiligingsinrichting en de uitgangsaansluiting is verbonden met een groep stroomonderbrekers die verbruikers voeden.

De combinatie van inkomende en uitgaande werkende nullen direct op het stabilisatorlichaam op het eerste gezicht vereenvoudigt het schema, maar voor bepaalde modellen kan deze techniek de uitvoering van individuele besturingsalgoritmen verstoren, vooral wanneer zich noodsituaties voordoen. Om deze reden maken fabrikanten een dergelijke scheiding.

Als ze geen reden zien om een ​​extra terminal uit te voeren, vereenvoudigen ze zelf ook het ontwerp. Schema nr. 2 voor het aansluiten van dergelijke stabilisatoren op verbruikers met een driefasige belasting wordt hieronder gegeven.

Schema voor het aansluiten van driefasige consumenten thuis op eenfase spanningsstabilisatoren

Tot slot wil ik de aandacht vestigen op het feit dat alle circuits worden gegeven om zich vertrouwd te maken met de werkingsprincipes en de aansluiting van spanningsstabilisatoren. Daarom hebben ze niet veel schakelapparaten, aansluitdozen, stopcontacten en andere apparaten die nodig zijn voor installatie en bediening.

Om een ​​werkcircuit te creëren, moet u rekening houden met aanvullende specifieke kenmerken van de huisbedrading, het geselecteerde type stabilisator en de aanwezigheid van beschermende apparaten.
