Het elektrische circuit van de voeding voor de garage
Ik wil u eraan herinneren dat dit een diagram is van een specifieke apparaatinstantie (zie: Voeding garage) en sommige delen ervan kunnen overbodig lijken, en de parameters van afzonderlijke elementen met een grote marge. Niettemin werd het afgestemd en aangepast aan de werkelijke bedrijfsomstandigheden en is het volledig operationeel.
Het doel van de afzonderlijke elementen van het circuit en de werking van het apparaat is handiger om te overwegen in het volgende blokdiagram.
1. Transformator en gelijkrichters;
2. De spanningsreferentie-driver voor een kortsluitbeschermingscircuit;
3. Actief beschermingselement tegen kortsluiting;
4. Shaper van de referentiespanning voor het stabilisatiecircuit en pas de uitgangsspanning aan;
5. De knoop voor het aanpassen van de uitgangsspanning;
6. Het actieve element van de stabilisatie en aanpassing van de uitgangsspanning;
7. Regelende transistors;
8. De parameters van de knoopweergave van de uitgangsspanning.

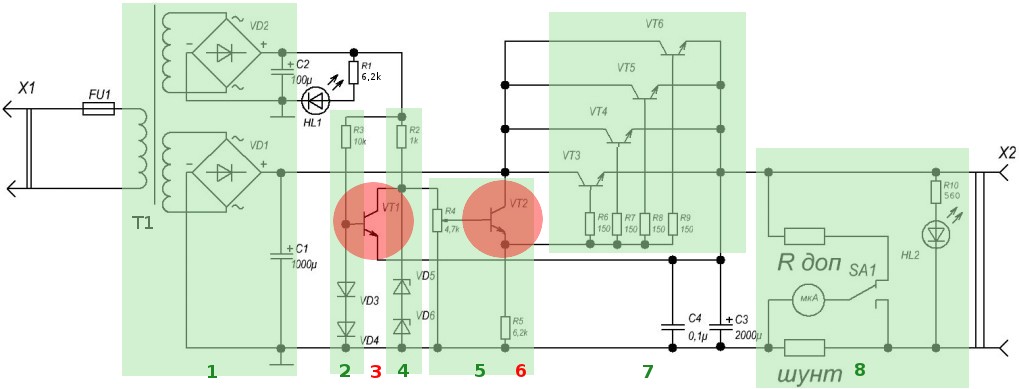

Fig. 1. Elektrisch schema van de voeding voor de garage (klik op de afbeelding om te vergroten)
Fig. 2. Blokdiagram van de voeding (klik op de afbeelding om te vergroten)
Werk circuit:
gelijkrichters:
De ingangsspanning van 220 volt door de zekering gaat naar de transformatorwikkeling (primair). De onderste secundaire wikkeling van de transformator (blok 1) is gemaakt van dikke draad en is gemarkeerd met 8-8 ', de spanning van deze wikkeling zal worden gebruikt om de belasting aan te drijven. Een diodebrug gemonteerd op krachtige D231-diodes (Imax = 10A) corrigeert de spanning. Spanningsrimpel verzacht condensator C1. Hieronder ziet u een diagram van een diodebrug geassembleerd op D231-diodes.
Op dezelfde manier wordt een gelijkrichter geassembleerd op het VD2-diodesamenstel om referentiespanningen te verkrijgen. LED HL1 - om de aanwezigheid van netspanning aan de ingang van de voeding aan te geven. De stroom erdoorheen wordt begrensd door de weerstand R1.
Werking van het uitgangsspanningsstabilisatiecircuit
Knooppunt 4 is de parametrische stabilisator op de weerstand R2 en zenerdiodes VD5, VD6. Een stabilisatiespanning van 18 volt is gekozen om de grenzen van de regeling van de uitgangsspanning te vergroten.
Door een variabele weerstand R4 kan de spanning op basis van VT2 worden aangepast. Dienovereenkomstig zal de spanning op zijn zender veranderen, en dus op de parallel geschakelde bases uitgangstransistors, wat op zijn beurt zal leiden tot een verandering in de uitgangsspanning.
Het circuit zal nu proberen het ingestelde uitgangsspanningsniveau te handhaven. Voor een grotere stabiliteit wordt de parametrische stabilisator aangedreven door een afzonderlijke wikkeling 5-15.
Bescherming tegen kortsluiting
Tijdens normaal bedrijf van het apparaat is de transistor VT1 gesloten en interfereert het niet met de werking van het uitgangsspanningsstabilisatiecircuit. Diodes VD3, VD4 worden gebruikt als zenerdiodes, omdat ze zijn opgenomen in directe polariteit, dat wil zeggen dat ze constant open zijn. Wanneer stroom door een open diode stroomt, valt er ongeveer één volt op. Aldus heeft de basis van de transistor VT1 een vaste potentiaal van ongeveer twee volt. De spanning op de emitter van de transistor is gelijk aan de uitgangsspanning (de emitter is verbonden met de uitgang).
Als er een kortsluiting in de belasting optreedt, zal de uitgangsspanning (en dus de emitter VT1) scherp dalen en minder worden dan de spanning op basis van VT1, de transistor VT1 opent door de weerstand R4 te shunderen (de spanning op basis van VT2 daalt tot bijna nul), waardoor de transistor wordt gesloten VT2 en hoger - VT3 wordt gesloten - VT6. De stroom door gesloten transistoren is minimaal en kan ze niet meer beschadigen.
Na het elimineren van de kortsluiting keert het circuit terug naar normaal bedrijf.
Voedingsonderdelen
Transformator TSA-270-1
De VD1-diodebrug is gemonteerd op D231-diodes, u kunt elke gelijkrichterdiode gebruiken voor stromen tot 10 ampère, bijvoorbeeld: 10A02 (U = 100B, I = 10A), KD213 (U = 200B, I = 10A).
De VD2-diodebrug is gemonteerd op 1N4007-diodes, u kunt elke spanning van 100 volt toepassen (omdat de wisselspanning op de wikkeling 5-15 = 70 volt is), bijvoorbeeld: KD221 met een letter (U> 100B, I = 0,5A).
Diodes VD3, VD4 - KD522, u kunt ander silicium kiezen, bijvoorbeeld: D226, KD106
Zenerdioden VD5, VD6 - D814B kunnen worden vervangen door een of meer in serie geschakeld om de vereiste stabilisatiespanning te verkrijgen, bijvoorbeeld: KC509B (Ustab = 18V).
Transistoren VT1 - KT312, VT2 - 2T608A, VT3 - VT6 - KT829. In plaats van deze typen zijn andere omgekeerde geleidbaarheidstransistoren van klein, gemiddeld en hoog vermogen goed toepasbaar. Bijvoorbeeld: KT503E, KT603A, KT819A.
Indicator-LED's - welke beschikbaar zijn, worden gebruikt - AL307BM en VM.
