Hoe het elektrische paneel te monteren

De massieve bouw van de woningvoorraad en de voortdurende wederopbouw van oude gebouwen dwingen de eigenaars van appartementen de behoefte om onafhankelijk de technologieën te begrijpen voor het uitvoeren van elektrisch werk in hun gebouwen. Hiermee kunt u een individueel elektrisch systeem maken dat voldoet aan de specifieke behoeften van de eigenaar, in plaats van een typisch circuit te gebruiken dat is ontworpen voor de gemiddelde consument.

Hoe de locatie van het elektrische paneel te kiezen

Om het elektrische paneel in een nieuw gebouwd appartement correct te monteren, is het noodzakelijk om op te stellen het projectwaarin het noodzakelijk is om te voorzien in de gedetailleerde implementatie van hun behoeften in elke kamer, om de locatie van lampen en schakelaars voor hen te overwegen, het aantal stopcontacten voor draagbare en stationaire elektrische apparaten.

Tegelijkertijd met elektrische draden, is het vaak noodzakelijk om pijpleidingen te leggen voor watervoorziening, verwarming, telefoonlijnen, antennekabels, een computernetwerk, intercom, alarm en andere lage stroomcircuits. Route-optimalisatie van al deze systemen is slechts een deel van de projectontwikkeling.

Het elektrische paneel is de plaats waar de kabel afkomstig van de energieleverancier wordt aangesloten op de elektriciteitsmeter voor verdere distributie van elektriciteit naar de consumenten van het appartement via schakelmachines.

Het doel van het project is om de meest geschikte locatie voor het elektrische ingangspaneel te bepalen. Onlangs is het gebruikelijk om het niet op de overloop te installeren, zoals in de vorige eeuw werd gedaan, maar in het appartement. Dit elimineert ongeautoriseerde toegang tot apparatuur en creëert bepaalde voorzieningen.

Meestal wordt de locatie van het schild gekozen in de gang bij de voordeur op een hoogte van het gezichtsniveau omdat het zo handig is voor bewoners meterstanden nemen en ontkoppel onnodige consumenten bij het verlaten van het appartement. En tijdens de installatie wordt de lengte van de stroomkabel korter.

Bij het kiezen van een locatie voor het schild, moeten de eigenaren van het huisje en het privéhuis rekening houden met de veilige organisatie van het invoerapparaat in het gebouw, het ontwerp van de aftakking van de bovengrondse stroomlijn of kabellijn en hun apparaat coördineren met de stroomvoorzieningorganisatie.

Hoe het ontwerp van het elektrische paneel te kiezen

In residentiële gebouwen worden twee soorten bedrading gebruikt:

• extern gelegd op het oppervlak van de muren;

• intern, verborgen in poorten en holtes.

Daaronder worden elektrische panelen uitgegeven die eenvoudig aan de buitenkant van de muur kunnen worden bevestigd of erin kunnen worden gemonteerd, waardoor een geschikte uitsparing ontstaat.

Het materiaal van de kleppendoos is ontworpen voor een lange levensduur. Het kan zijn:

• metaal;

• sterk plastic.

Met externe en interne decoratieve afwerkingen, gemaakt in verschillende tinten, kunt u een kwaliteitskeuze maken voor het ontwerp van elke kamer.

Verantwoordelijke apparaten bevinden zich in het schild. Toegang door onbevoegden en kinderen moet worden beperkt door de deur te sluiten met een slot, waarvan de sleutel op een aparte plaats moet worden bewaard. Om de toonbank te bewaken, volstaat het om een ​​raam op de deur te hebben.

De praktische meerderheid van moderne schermen is beschikbaar voor het gemakkelijk en betrouwbaar plaatsen van elektrische apparaten Din-rail. Dergelijke ontwerpen moeten worden gebruikt. Ze besparen aanzienlijk ruimte en maken het gemakkelijk om een ​​defect apparaat te demonteren.

Om de machine te bevestigen, volstaat het om deze met de achterste groef op de rail te plaatsen, de bevestigingsgrendel met een schroevendraaier naar buiten te trekken, de behuizing een beetje in te drukken en het slot te ontgrendelen. Het verwijderen gebeurt in de omgekeerde volgorde.

Din rail kan worden gemonteerd klemmenblokken en bandenassemblages op verschillende manieren.

Vanuit het oogpunt van een elektricien is het noodzakelijk om een ​​elektrisch paneel te kiezen in termen van afmetingen voor plaatsing in alle vereiste schakelinrichtingen, beveiligingsinrichtingen, meet- en besturingsinrichtingen. Daarom is het belangrijk voordat u de winkel bezoekt, het maken van het bedradingsproject te voltooien en te beslissen over alle elektrische apparaten die erin moeten worden geplaatst.

Bovendien heeft de praktijk aangetoond dat moderne mensen voortdurend een verscheidenheid aan elektrische apparatuur aanschaffen, en daarvoor moeten extra stroomleidingen worden aangelegd. Soms moesten de eigenaren zelfs een tweede schakelbord leveren naast het hoofdbord. Daarom wordt bij het kiezen van een ontwerp altijd aanbevolen een reserve aan interne ruimte te maken.

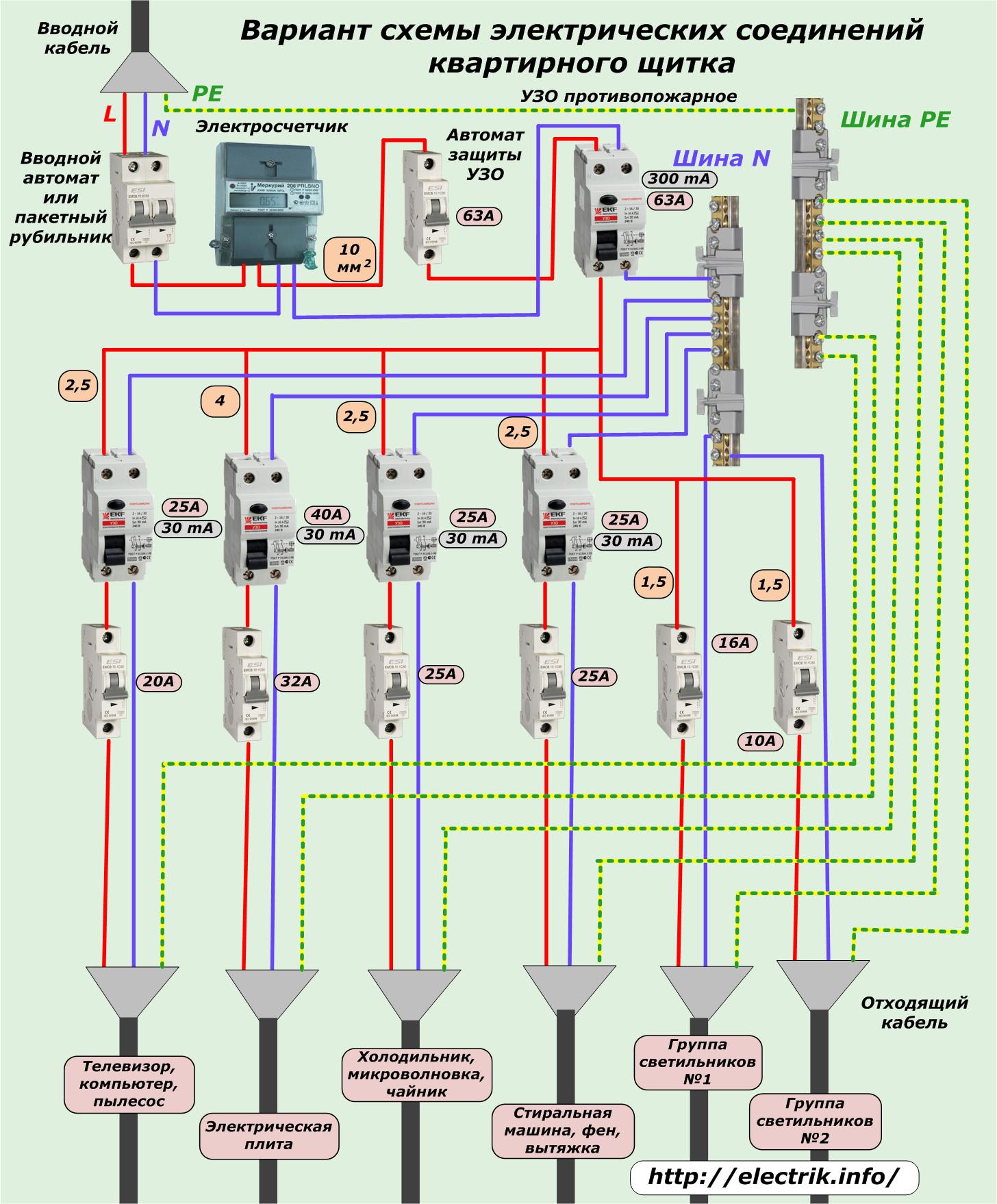

Een bij benadering diagram van de selectie en aansluiting van schakelapparaten en beveiligingen voor plaatsing binnen het schild wordt getoond in de figuur. De samenstelling van componenten in elk afzonderlijk geval kan aanzienlijk variëren.

Hier wordt getoond dat de spanning van het toegangspaneel wordt geleverd door een voedingskabel met drie aders:

1. L is de fase van het netwerk;

2. N is de werkende nul;

3. PE - beschermende geleider.

Voor de duidelijkheid is elk van hen gemarkeerd in zijn eigen kleur: rood, blauw en geelgroen, die in de praktijk worden gebruikt om draden aan te duiden.

Fase- en nuldraden worden aangesloten op de ingangsschakelaar of batchschakelaar (schakelaar) en de beschermende PE-geleider wordt onmiddellijk naar zijn bus gestuurd. Hiermee scheidt hij alle consumenten met aderen van uitgaande kabels.

Vanaf de inleidende machine wordt de spanning aan de meter geleverd en daarna - verder in het circuit. De afbeelding laat zien dat voor deze ketting koperdraden met een doorsnede van 10 mm vierkant worden gebruikt, die de maximale belasting van alle aangesloten apparaten zullen absorberen. Opgemerkt moet worden dat de toegang tot het klemmenblok van de meter en de contacten van de ingangsschakelaar nadat de installatie is voltooid, zal worden afgesloten door een vertegenwoordiger voor energiebewaking.

Na de elektrische meter wordt een brandbeschermende aardlekschakelaar geïnstalleerd met een setpoint voor een lek van 300 mA en een nominale stroom van het elektrische circuit. Omdat het reststroomapparaat kan branden door kortsluitstromen, wordt het beschermd door een stroomonderbreker van de juiste classificatie.

In het bovenstaande diagram dupliceert deze schakelaar de invoerautomaat, dus u kunt deze hier niet plaatsen. Maar het zal nodig zijn als een schakelaar of schakelaar wordt gebruikt.

De werkende nul na het verlaten van de brandbeveiligings-RCD is verbonden met zijn bus en van daaruit gefokt naar consumenten. Wanneer aardlekschakelaars of differentiaalmachines op de leidingen zijn geïnstalleerd, wordt de neutrale draad erdoorheen geleid.

Als voorbeeld wordt getoond dat alle elektrische verbruikers van het appartement door het project in zes lijnen zijn verdeeld. Het is belangrijk om het principe van niet alleen hun territoriale associatie, maar ook de verdeling van het laadvermogen in acht te nemen. De elektrische kachel is dus verbonden door een afzonderlijke lijn met 4 mm vierkante geleiders en een stroomonderbreker van 32 ampère.

Een tv, een computer, een aansluiting voor draagbare elektrische apparaten kunnen worden gecombineerd tot één ketting, gemaakt met 2,5 mm vierkante draden en gevoed door een 20 ampère-machine. Op dezelfde manier doen met andere consumenten.

In alle elektrische apparaten, die kunnen worden aangeraakt door een persoon, een aardlekschakelaar of differentiële automaten. Het diagram laat zien dat ze om geld te besparen werden achtergelaten in lichtketens.

Elke aardlekschakelaar bestuurt een specifiek gedeelte van het circuit. Het kan meerdere consumenten omvatten. Dit bespaart ruimte in het schild en geld. Maar wanneer de aardlekschakelaar struikelt, zal het nodig zijn om de oorzaak ervan te zoeken - de plaats van schending van isolatie.

Hoe meer apparaten in de keten zijn aangesloten, hoe moeilijker het is om de locatie van de storing te identificeren. Het is heel goed mogelijk dat lekstromen door elk apparaat niet gevaarlijk zijn en dat hun totale waarde het instelpunt overschrijdt.

Ook in het bovenstaande voorbeeld ontbreekt spanningsbewakingsrelais, die is bedoeld om elektrische apparatuur te beschermen tegen gevallen van toenemende spanning in de bedrading van 0,4 kV bij doorbranden of breken van de neutrale geleider. Automatische verwijdering van stroom uit het circuit in geval van een dergelijke noodsituatie via de ILV bespaart huishoudelijke apparaten en zorgt voor gemoedsrust.

Het spanningsregelrelais wordt direct na de elektrische meter op het brandbeveiligingsapparaat geïnstalleerd.

Het is erg belangrijk om de aardlekschakelaar correct aan te sluiten op het elektrische paneel: Het juiste circuit voor het aansluiten van een aardlekschakelaar

Hoe een interne installatie uit te voeren

De pijnlijke plek van de meeste niet-professioneel geassembleerde circuits is een continue bal van gemengde draden, die zelfs voor goede specialisten moeilijk te begrijpen is. De interne installatie moet vooraf worden doordacht.

Om dit te doen, is het wenselijk om de invoerkabel op zijn kant van boven of van opzij te starten en de uitgaande kabels van het tegenovergestelde. Deze techniek bespaart ook op kabellengte.

Bij het monteren is het raadzaam om zich te houden aan kleurkernengegeven als voorbeeld voor een ingangskabel. Als dit niet mogelijk is, worden de uiteinden van de kernen ondertekend met een niet-vervagende marker of zwarte inkt op basis van dichloorethaan.

Banden voor het werken en beschermende nul bevinden zich aan de zijkant, waardoor ze vrij toegankelijk zijn. Het gebruik van speciale ontwerpen van klemmenblokken voor banden in de behuizing vergemakkelijkt de installatie, maakt het begrijpelijker.

Wanneer een differentiële stroomonderbreker wordt gebruikt in plaats van een aardlekschakelaar met een stroomonderbreker, wordt de werkende nul nadat deze direct wordt uitgevoerd naar de belastingskabel en niet naar de rail. Anders wordt het algoritme van de difavtomat gewijzigd, het circuit werkt niet goed.

Het ontwerp van stroomonderbrekers vereist hun installatie in een verticale positie met ingangscontacten van bovenaf. Met een andere locatie werken ze, maar hun middelen zijn verminderd. Alleen bekende merken van bedrijven zoals Siemens of Legrand staan ​​willekeurige oriëntatie van dure modellen van hun producten toe.

Het verbinden van de binnenkomende draden met de machines vindt plaats op de bovenste contacten en de uitgaande circuits op de onderste. Dit is gebruikelijk volgens de etiquette van elektriciens: het zoeken naar nieuwe fouten in het circuit vergemakkelijken.

Bovendien bevinden de vaste contacten zich in de ontwerpen van de meeste machines bovenaan. Boogapparaten en een beweegbaar contactdeel worden nabij hen geplaatst. De stroomdoorgang van onder naar boven kan energieverlies veroorzaken.

In elk geval moet het belangrijkste installatieprincipe de volledige uniformiteit van de methoden voor het verbinden van geleiders op alle elementen in het schildlichaam zijn.

Per terminal is slechts één kern toegestaan. Een grotere hoeveelheid kan het elektrisch contact in de loop van de tijd verzwakken, dus het is verboden door de regels.

Om automatische machines met elkaar te verbinden, maken veel elektriciens jumpers. Esthetisch uiterlijk en betrouwbare verbinding bieden elektrische kammenvervaardigd door fabrikanten van stroomonderbrekers. Ze versnellen de installatie, besparen ruimte voor draden.

Alle werkzaamheden in de afscherming worden uitgevoerd volgens het goedgekeurde elektrische aansluitschema, waarvan een kopie altijd bij de hand moet zijn. Vaak kan het gemakkelijk van binnenuit op de deur worden gelijmd. In dit geval worden alle montageverbindingen van het circuit overgedragen door markering op bestaande apparatuur.

Elk element van het werkschema moet worden ondertekend zodat het doel ervan duidelijk is, zelfs met een vluchtige blik. Hiertoe kunt u tekst op een computer typen en kleine verklarende labels op de printer afdrukken.

Wanneer er geen plaats is voor dergelijke labels, wordt een heldere digitale aanduiding op alle apparatuur toegepast en wordt een verklarende tabel met een gedetailleerde interpretatie van de benodigde informatie op de deur gelijmd. Het is handig om een ​​dergelijk blad in de buurt van het elektrische paneel te bewaren.

Gedetailleerde documentatie, duidelijke labels en intuïtieve installatie verhogen de betrouwbaarheid van de werking van elektrische apparatuur, geven het elektrische paneel een esthetisch uiterlijk en bieden snelle probleemoplossing.

Na voltooiing van de installatiewerkzaamheden is een inspectie van alle geïnstalleerde apparatuur verplicht, worden de plaatsen van elektrische verbindingen en bevestiging van de elementen samengedrukt, wordt de installatie correct uitgevoerd en isolatieweerstand volledig geassembleerde kettingen. Pas daarna is het opnemen van een proef onder belasting en testen tijdens gebruik toegestaan.

Tijdens bedrijf is het noodzakelijk om periodieke routine-inspecties uit te voeren en de conditie van schroefdraadverbindingen in de terminals te controleren. Dit garandeert lange tijd een betrouwbare werking.
