Bedrading in een houten huis - soorten en kosten van het werk



Bedrading in een houten huis - soorten en kosten van het werkIn de afgelopen jaren geven veel van onze landgenoten, die beginnen met de bouw van hun eigen huizen, de voorkeur aan klassieke blokhuizen. En dit is begrijpelijk, want dit zijn milieuvriendelijke gebouwen gemaakt van natuurlijke materialen.

Alle houten gebouwen hebben echter één ernstig nadeel, namelijk een hoge mate van brandbaarheid van de uitgangsmaterialen. Statistieken van het ministerie van noodsituaties tonen aan dat de belangrijkste oorzaak van de brand van houten gebouwen een defecte elektrische bedrading is. Daarom worden er strikte en verplichte eisen gesteld aan de elektrische installatie in houten huizen.

Als u van plan bent om een ​​houten huis te bouwen, dan zal de prioriteit de installatie van elektrische netwerken van het toekomstige huis zijn. U moet begrijpen dat hoogwaardige en vooral correct voltooide installatie van elektrische bedrading een garantie is voor uw voortdurend comfortabel en veilig verblijf.

In dit artikel zullen we proberen een onderwerp als elektrische bedrading in een houten huis te onthullen. Laten we in meer detail ingaan op de voor- en nadelen van verschillende soorten installatie van elektrische bedrading, evenals op mogelijke financiële kosten. U krijgt de mogelijkheid om verschillende bedradingsmethoden te vergelijken en de meest geschikte voor u te kiezen.

Een voorbeeld hiervan is een typisch blokhuis met twee verdiepingen met een oppervlakte van 245 vierkante meter.

houten huis

Voor de duidelijkheid van alle gemaakte berekeningen, brengen wij u een plandiagram van de elektrische bedrading in het opgegeven huis onder de aandacht.


1e niveau (klik op de afbeelding om te vergroten):

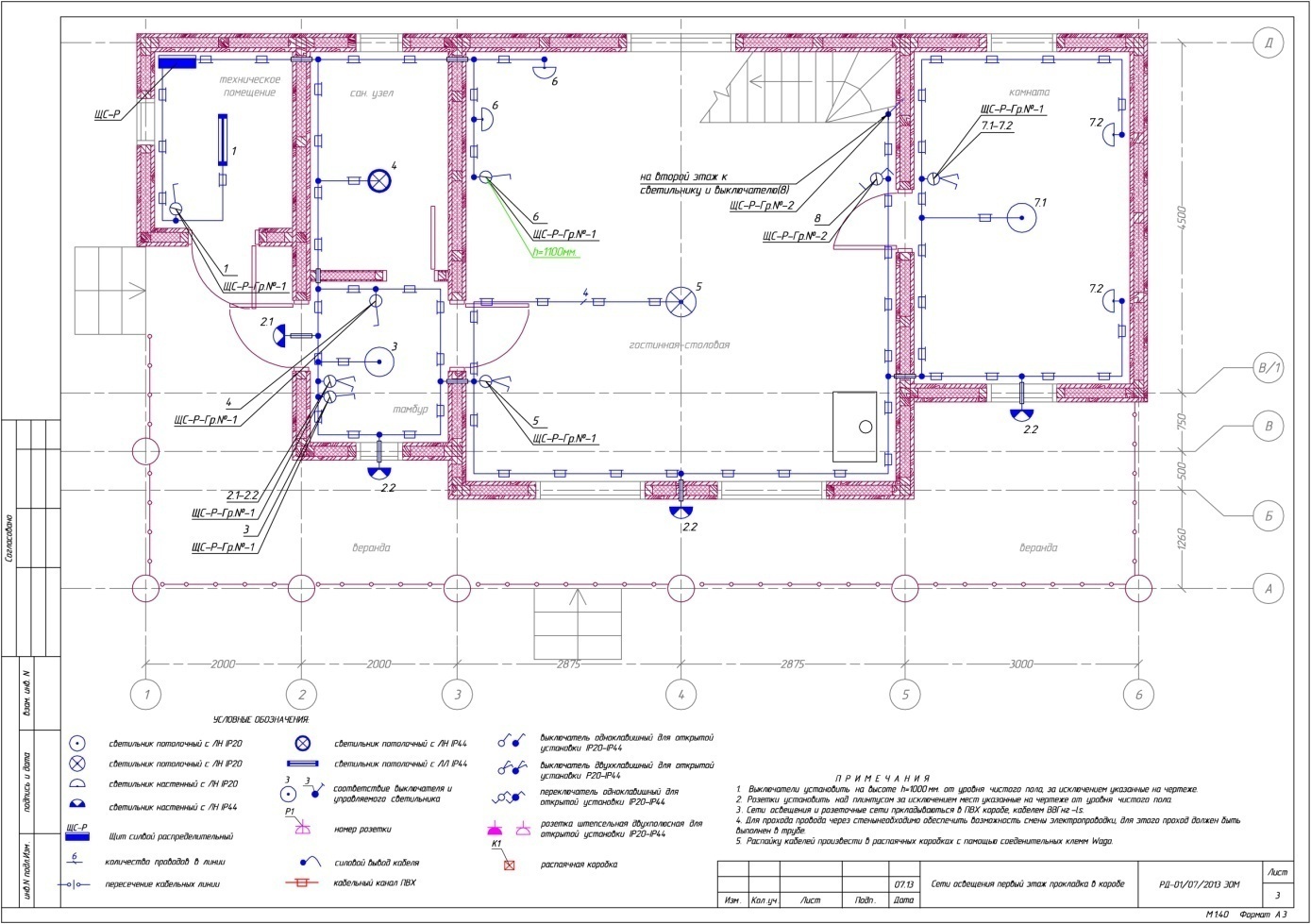

Verlichting regeling:

Verlichtingsschema

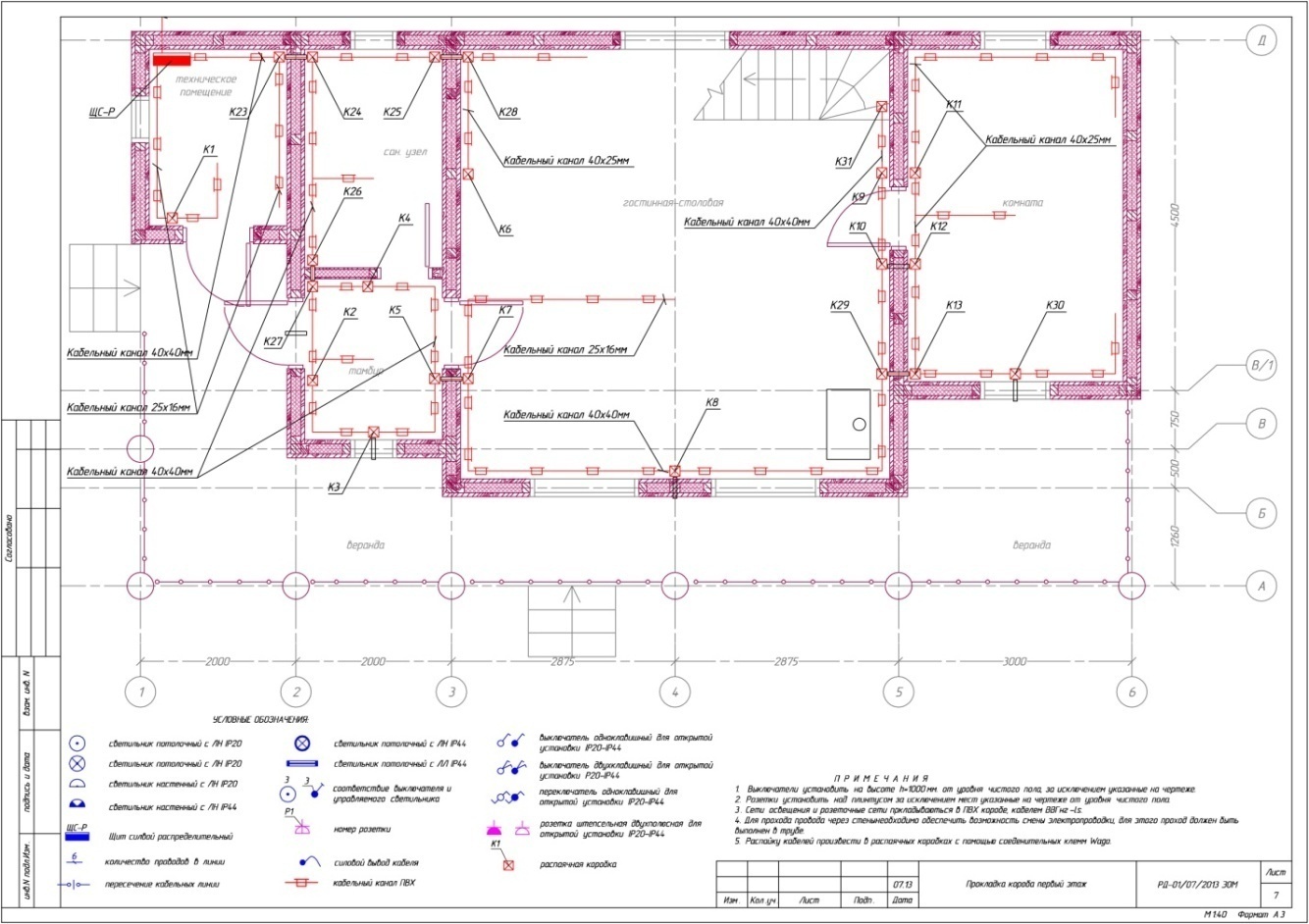

Elektrisch circuit:

Elektrisch circuit

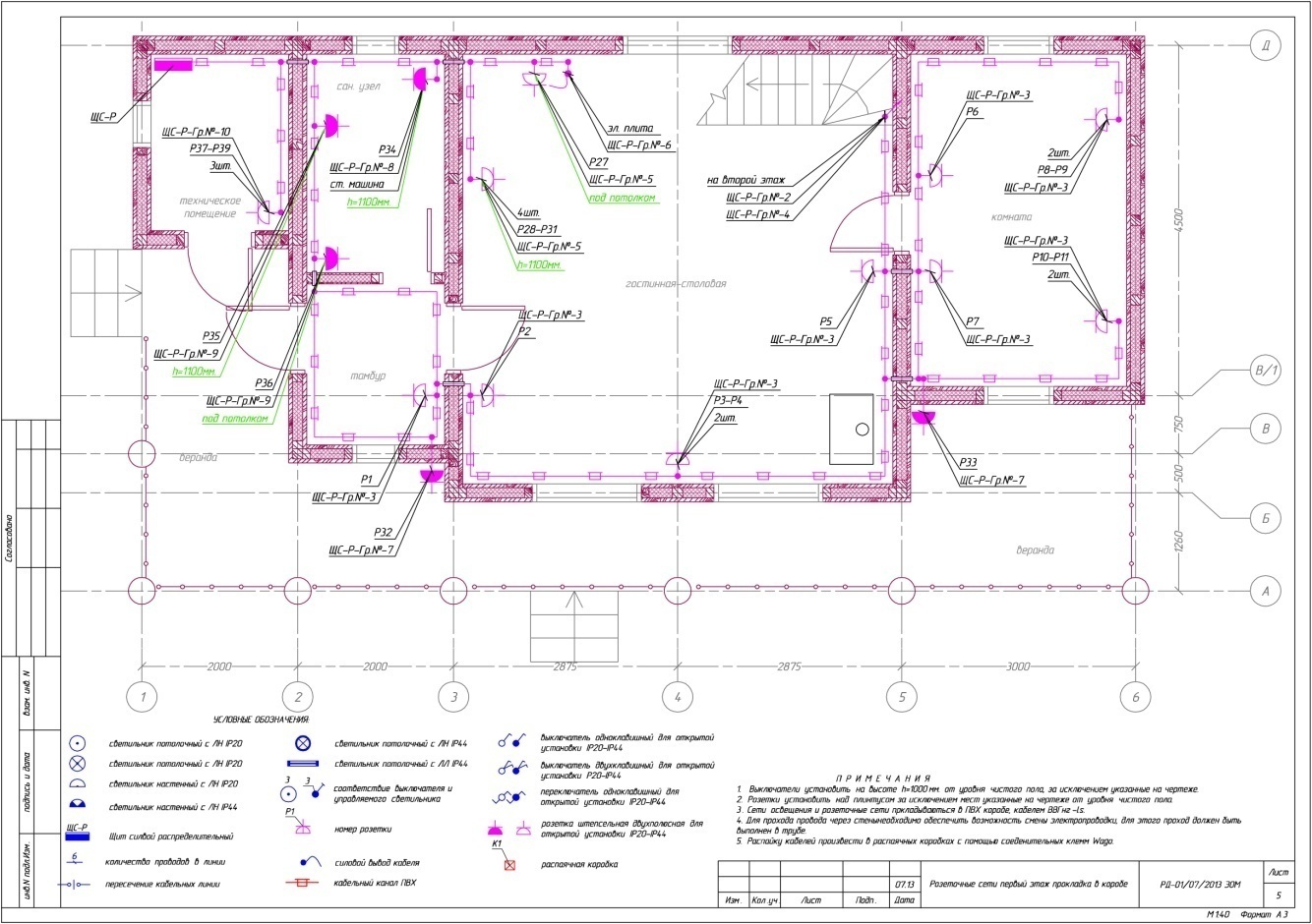

Outlet lay-out:

Outlet diagram

2e niveau (klik op de afbeelding om te vergroten):

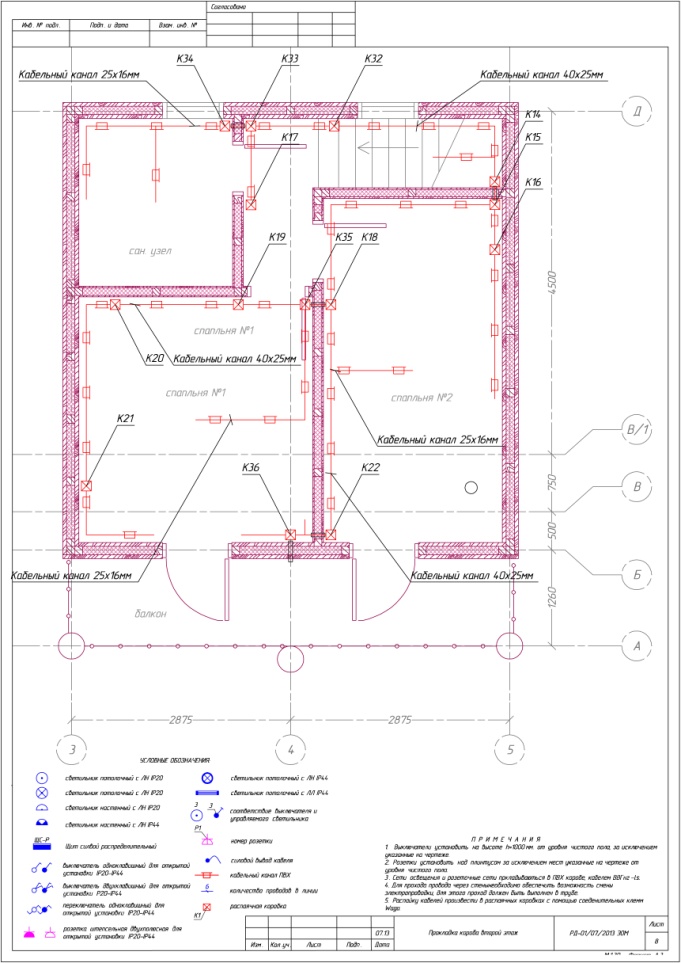

Elektrisch circuit:

Elektrisch circuit

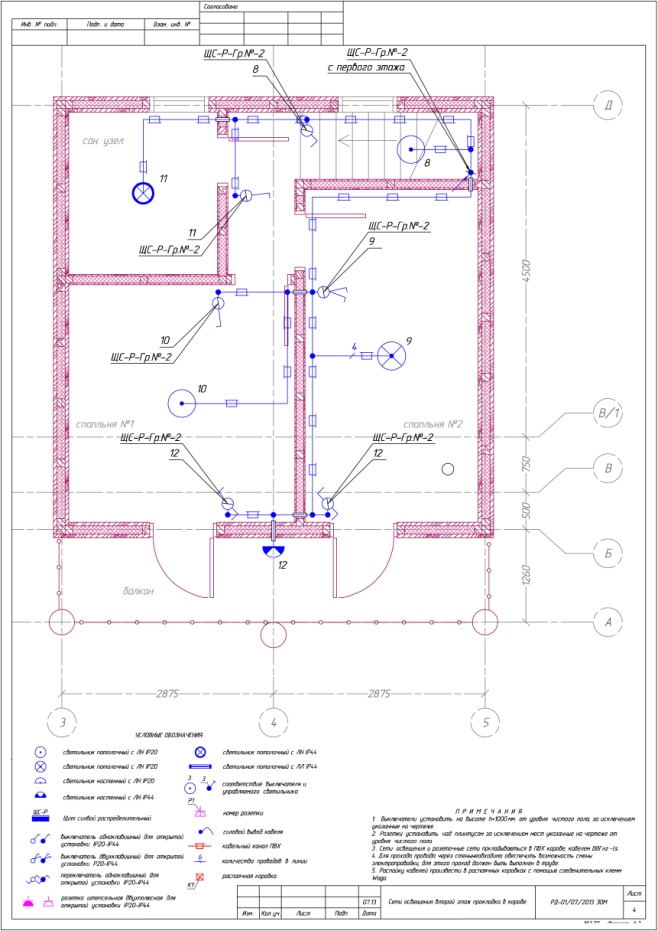

Verlichting regeling:

Verlichtingsschema

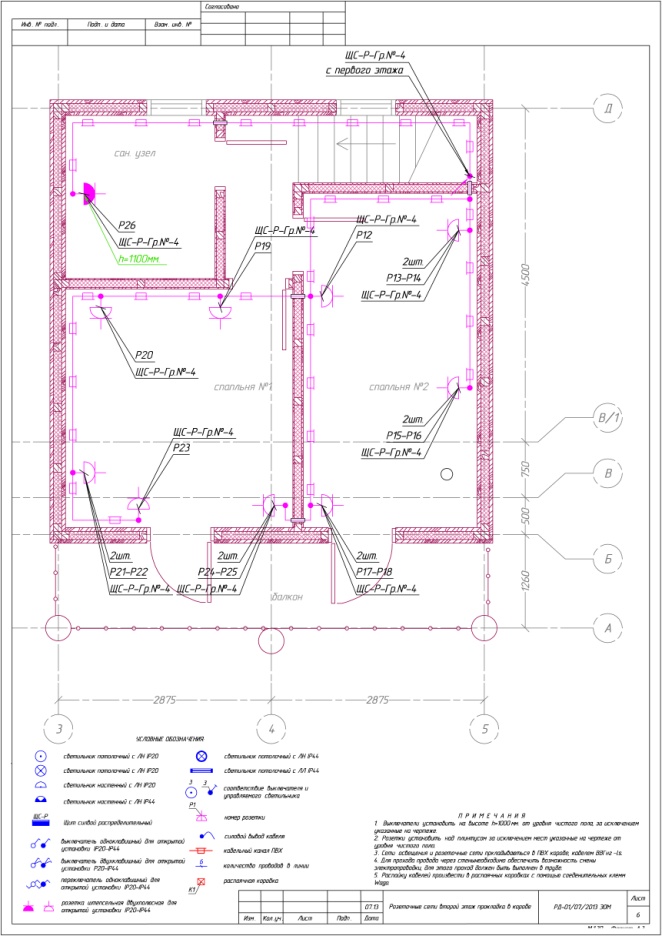

Outlet lay-out:

Outlet diagram

Vervolgens gaan we dieper in op de meest populaire soorten bedrading in houten huizen.


Elektrische installatie in PVC-dozen

Ideale omstandigheden voor het koelen van elektrische bedrading;

  • Eenvoud en gemak van bedrading;

  • Onbeperkte toegang tot elektrische bedrading en de mogelijkheid om afzonderlijke secties te vervangen;

  • De mogelijkheid om extra stroompunten aan te sluiten.

  • Elektrische installatie in PVC-dozen

    Deze methode heeft echter ook bepaalde nadelen, met name wanneer de structuur krimpt, schade en vervorming van plastic dozen mogelijk is. In dit geval moet u de elektrische bedrading opnieuw installeren in een houten huis, in afzonderlijke gebieden. Bovendien is visueel dergelijke elektrische bedrading niet helemaal aantrekkelijk en creëert een bepaald contrast in een blokhut.


    Elektrische installatie in PVC-dozen met wandbekleding

    Deze methode wordt als alternatief gebruikt. Het bekleden van de muren met voering en installatie in PVC-dozen wordt meestal uitgevoerd om een ​​eenvoudige reden. Vaak wordt een persoon die een huis heeft gebouwd en elektrisch werk begint, geconfronteerd met een hoge prijsaanbieding voor elektrisch werk.

    Dus de kosten van draden voor retrobedrading zijn bijvoorbeeld een orde van grootte hoger dan normaal, enz. De totale kosten voor deze methode verschillen echter niet veel van andere typen.

    Volgens experts is dit voor blokhutten niet de beste optie. Het is onpraktisch om een ​​blokhut te bouwen om het vervolgens met een voering te bekleden.


    Opmerking: Als u van plan bent om het huis van binnenuit met een dakspaan te bekleden, moet alle elektrische bedrading worden uitgevoerd met een speciale metalen gegolfde buis. Deze methode om draden te leggen is betrouwbaar en voldoet aan de eisen van brandveiligheid.

    Als u voor deze specifieke methode van elektrische installatie in een houten huis hebt gekozen, moet u begrijpen dat de verwerking van houtblokken, de stijl van kappen en de kenmerken van de technologie van het vouwen van het huis geen betekenis meer hebben vanuit het oogpunt van esthetiek, dit alles zal verborgen zijn onder de voering.



    Installatie door middel van isolatoren of retro-bedrading

    Deze methode van elektrische installatie heeft verschillende voordelen en is een gemiddelde optie voor kosten. De krimp van de structuur heeft bijvoorbeeld geen invloed op de toestand van de elektrische bedrading. Zelfs als de draad ergens doorhangt, is het gemakkelijk om hem omhoog te trekken en in de juiste vorm te brengen.

    De locatie van alle elektrische punten kan na voltooiing van de constructie worden bepaald. Bovendien kunt u eenvoudig defecte schakelaars en stopcontacten of hun locaties vervangen.

    Installatie door middel van isolatoren of retro-bedrading

    Wat betreft de nadelen van deze methode, ten eerste, het is een overvloed aan draden. Dus op sommige plaatsen kunt u maximaal vijf of meer afzonderlijke draden hebben, om nog maar te zwijgen van het plaatsen van ze in een vermogensscherm, dat op zijn beurt er niet mooi uitziet.


    Verborgen bedrading

    In overeenstemming met clausule 7.1.32 van de PUE-instructie is inbouw in houten huizen alleen toegestaan ​​met behulp van metalen buizen. Een verborgen methode voor het installeren van elektrische bedrading in houten huizen is een tijdrovende en bijgevolg het duurste proces. Vanuit het oogpunt van ontwerpers is deze methode echter het meest aantrekkelijk.

    De installatie van de hoofdleidingen van elektrische bedrading wordt uitgevoerd in de constructiefase, voordat vloeren en plafonds worden gelegd. Elektrische draden worden gelegd in stalen buizen en liften voor schakelaars, stopcontacten en armaturen worden uitgevoerd in verticale gaten in de muur.

    De belangrijkste taak in dit stadium is het nauwkeurig bepalen van de beoogde locatie van elektrische apparaten in het huis. Bij deze installatiemethode wordt ervan uitgegaan dat alle communicatie verborgen is en dat verdere aanpassing van elektrische punten vrij ingewikkeld is. Met andere woorden, u kunt geen ander stopcontact overbrengen of toevoegen zonder aanzienlijke schendingen van het interieur.

    Voor verder installatiewerk is het noodzakelijk om een ​​plan op te stellen voor het boren van verticale gaten, dat wordt uitgevoerd in overeenstemming met het plan voor de locatie van verbruikers van elektrische stroom.

    Verborgen bedrading

    Belangrijk bij inbouw:

    Allereerst moet u ervoor zorgen dat uw gebouw goed is geïsoleerd of het meest dikke hout gebruiken, niet minder dan 240 mm. Het is geen geheim dat in het geval van het bevriezen van huizen, metalen buizen condens beginnen te produceren, wat rotting van de boom veroorzaakt.

    Hier is het niet onbelangrijk het vermogen om het dauwpunt te bepalen, of met andere woorden, de temperatuur waarbij condensatie optreedt en op basis hiervan de pijpen met de nodige verdieping in de muur te schikken. En ook hiervoor worden isolatiematerialen geselecteerd in overeenstemming met de berekening van de warmtetechniek. Het is belangrijk op te merken dat niet elke specialist dergelijke berekeningen kan maken.

    Het is ook noodzakelijk om kwesties in verband met onroerendgoedverzekeringen te overwegen. De kosten van onze woningbouw (245 m²) bedragen momenteel ongeveer 6 miljoen roebel, dit moet worden verzekerd.

    Als ernstige schendingen van de brandveiligheid worden ontdekt, kan uw eigendomsverzekering worden geweigerd. Zelfs met toestemming van de verzekeraar kunnen ernstige schendingen van veiligheidsnormen vervolgens een reden worden voor weigering van verzekeringsuitkeringen in het geval van een verzekerde gebeurtenis.


    Wat te kiezen of specialisten te hervatten

    Volgens deskundigen is de meest geschikte optie voor een houten huis om de twee methoden van elektrische installatie te combineren. Dit is in het bijzonder bedrading in retrostijl en een verborgen installatiemethode. Waar u de elektrische bedrading in de vloeren of in de vloer kunt verbergen, zijn de draden verborgen en waar er bedrading aan de muur nodig is, kunt u een retro-draad gebruiken.


    Vergelijkende analyse van de methoden en kosten van bedrading in een houten huis:

    Montage type

    materialen

    Installatie in PVC-dozen

    ik

    Retro bedrading II

    Montage verborgen in metalen buizen

    III

    Contactdozen 32 st
    Vanaf 29 600 wrijven
    Vanaf 29 600 wrijven
    Vanaf 27 520 wrijven
    Schakelaars 14 stks
    Vanaf 13 720r
    Vanaf 13 720r
    Vanaf 12 600 wrijven
    Kabeldozen van 36 stuks
    Vanaf 34.560 r
    Vanaf 34.560 r
    Van 2 092р
    Materialen voor plaatsing
    39 033 wrijven
    107.000 wrijven
    85 632 wrijven
    Overig (klemmen, zelftappende schroeven, klemmen en andere hulpelementen)
    5 963 wrijven
    -
    5 184 wrijven
    werk
    64 850 wrijven
    123 050 wrijven
    232 275 (dit omvat de voorbereiding van wanden en het leggen van metalen buizen 950r / m2)
    Bekleed een dakspaan 244,5 m2
    De kosten van het materiaal zijn ongeveer 320 wrijven / m2 (de meest voorkomende voering), en de kosten van het werk zijn 280 wrijven / m2 (320 + 280) * 244,5 = vanaf 146 700 wrijven

    * De gemiddelde kosten op internet, ook de berekening geeft niet de kosten van nagels, isolatie, zelftappende schroeven, enz.

    in totaal

    a) totale prijs

    b) prijs met voering

    a) 187 726 wrijven

    b) 334.426 wrijven

    317 404 r
    365 303 r

    * Gemiddelde kosten op internet.

    Opgemerkt moet worden dat we voor analyse en overweging elektrische apparaten en producten uit dezelfde prijscategorie hebben genomen, maar in verschillende montagevariaties. De lijst bevat producten van toonaangevende fabrikanten van elektrische bedrading in retrostijl uit Zuidoost-Azië en Europa. Let op: de hier gepresenteerde merken zijn de toonaangevende merken op de binnenlandse markt.


    conclusie:

    Welke methode van elektrische installatie u niet zou kiezen, moet u begrijpen dat een houten huis is gemaakt van zeer brandbare materialen. En grove schendingen van bedradingsregels kunnen de meest trieste gevolgen hebben. Bedrading in een houten huis, dit is niet het geval wanneer u kunt besparen.

    Experts raden aan om dergelijk werk alleen te vertrouwen aan gekwalificeerde specialisten die relevante ervaring hebben en ook alleen hoogwaardige componenten en materialen gebruiken. Vertrouw het werk toe aan professionals en krijg het gewenste resultaat en maximale beveiliging.

    LLC "Salvador en Co"

    Jaar 2014
